Входные и выходные сигналы навигационного блока

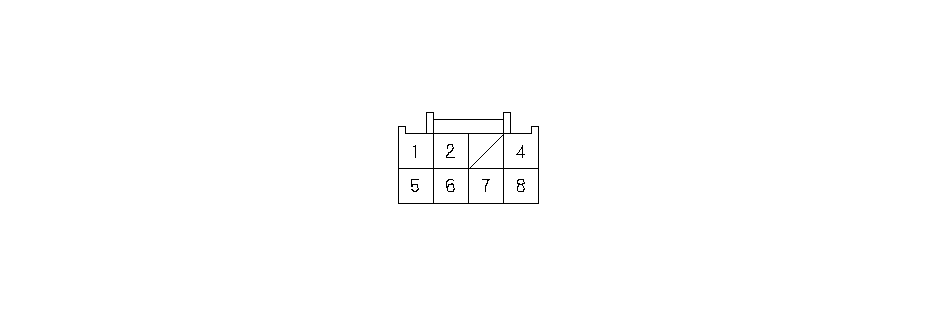

Разъем А (8Р) блока системы навигации
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Напряжение (примерно)
|
Признак неисправности
|
|---|---|---|---|---|---|
|
1
|
WHT
|
+B (+B источник питания)
|
Постоянный источник питания
|
Напряжение аккумулятора
|
Если открыто: Пропала картинка экрана (подсветка дисплея все еще горит).
ПРИМЕЧАНИЕ: Система перезапустится на экран enter code'' (введите код) (модель KQ).
При замыкании на "массу": Перегорел предохранитель № 15 (10 А) в блоке реле и предохранителей, расположенном в моторном отсеке.
|
|
2
|
PUR
|
ACC (аксессуары)
|
Источник питания для дополнительного оборудования
|
Напряжение аккумулятора на ACC (I)
|
Если открыто: Пропала картинка экрана (подсветка дисплея все еще горит).
При замыкании на "массу": Перегорел предохранитель № 18 (7,5 А) в блоке реле и предохранителей под панелью приборов со стороны водителя.
|
|
4
|
BLK
|
GND ("масса") (G651)
|
"Масса" навигационной системы
|
0 В
|
Если открыто: Не влияет на систему.
При замыкании на "массу": Не влияет на систему.
|
|
5
|
LT BLU
|
BACK LT (подсветка или обратный сигнал)
|
Сигнал передачи заднего хода рычага переключения от мультиплексного интегрированного блока управления'' (АКП) или от датчика включения передачи заднего хода (МКП)
|
Наоборот, напряжение аккумулятора: Иначе 0 В
|
Если открыто: Навигация никогда не предвидит обратный сигнал.
Экран диагностики Car Status''(статус автомобиля), Back''=0 (возврат).
При замыкании на "массу": Перегорел предохранитель № 5 (7,5 А) в блоке реле и предохранителей под панелью приборов со стороны водителя.
|
|
6
|
BLU
|
VSP(Сигнал скорости автомобиля)
|
Сигнал импульса скорости автомобиля от блока ECM/PCM
|
0-5 В пульсирует в среднем на 2,5 В (в зависимости от занятости магистрали)
|
Если открыто: Нет импульсов скорости автомобиля.
Экран диагностики Car Status''(статус автомобиля), VSP Navi = 0.
При замыкании на "массу": Нет импульсов скорости автомобиля.
Экран диагностики Car Status''(статус автомобиля), VSP Navi = 0.
|
|
7
|
RED
|
DIAG + (положительная диагностика)
|
Сигнал проверки для навигационной системы
|
5-6 В
|
Если открыто: Не влияет на систему.
При замыкании на "массу": Сситема входит в режим диагностики при ключе в положении ON (I) и (II).
|
|
8
|
YEL
|
DIAG− (отрицательная диагностика)
|
"Масса" для сервисного сигнала диагностики
|
0 В
|
Если открыто: Система не перейдет в режим диагностики при использовании перемычки SCS.
При замыкании на "массу": Не влияет на систему.
|
