Навигационная система является системой высокого уровня с комбинированной системой определения положения автомобиля с помощью сигналов спутников и базы данных дорожных карт, помогающих выбрать направление к пункту назначения.
Навигационная система получает сигналы от глобальной системы позиционирования (GPS), включающей в себя 24 спутника, находящихся на орбитах вокруг земли. На основании сигналов от нескольких спутников навигационная система определяет координаты, широты и долготы автомобиля. В дополнение к этому, сигналы от датчика угловой скорости поворота автомобиля и пультсирующий сигнал скорости автомобиля от компьютера РСМ позволяют системе определить направление и скорость движения автомобиля.
Такая комбинированная система обладает преимуществами по сравнению с системами, которые определяют положение автомобиля только на основании базы данных дорожных карт или только основываясь на GPS. Например, даже при отсутствии сигналов спутников, внутренняя база данных позволяет следить за положением автомобиля. При включенной навигационной системе GPS позволяет определить положение автомобиля, даже если он перевозится на пароме.
Навигационная система сопоставляет эти данные положения и скорости с дорожной картой и рассчитывает маршрут до введенного в память пункта назначения. По мере вашего продвижения к пункту назначения система обеспечивает визуальное и голосовое сопровождение.
Система навигации также имеет систему распознавания голоса, которая допускает голосовое управление многими функциями блока навигации. Кнопки системы навигации TALK и BACK на рулевом колесе активизируют голосовое управление. Голосовое управление также позволяет управлять функциями аудиосистемы и климат-контроля.
Сигнал подсветки (фары включены) используется блоком навигации для автоматического переключения между режимами яркости День и Ночь. Когда управление яркостью блока управления приборами установлено на максимум, навигационная система остается в дневном режиме, даже если включены фары.
Шина GA-Net II передает информацию вперед и назад между компонентами навигацонного дисплея, блока навигации и аудиосистемы. Информация, которая передается по этой шине - аудионастройки, направляемые блоком навигации.
Связь Шина соединяет блоки HFT и навигации. Данная шина поддерживает следующие функции:
-
Блок управления навигацией отправляет POI телефонный номер (на расчетном пути на экран) блок управления системой Hands Free для набора.
-
Навигационная система может загружать телефонную книгу сотового телефона и вызывать телефонные номера в книге.
-
Блок навигации может улавливать статус телефона, совмещенного с HFT.

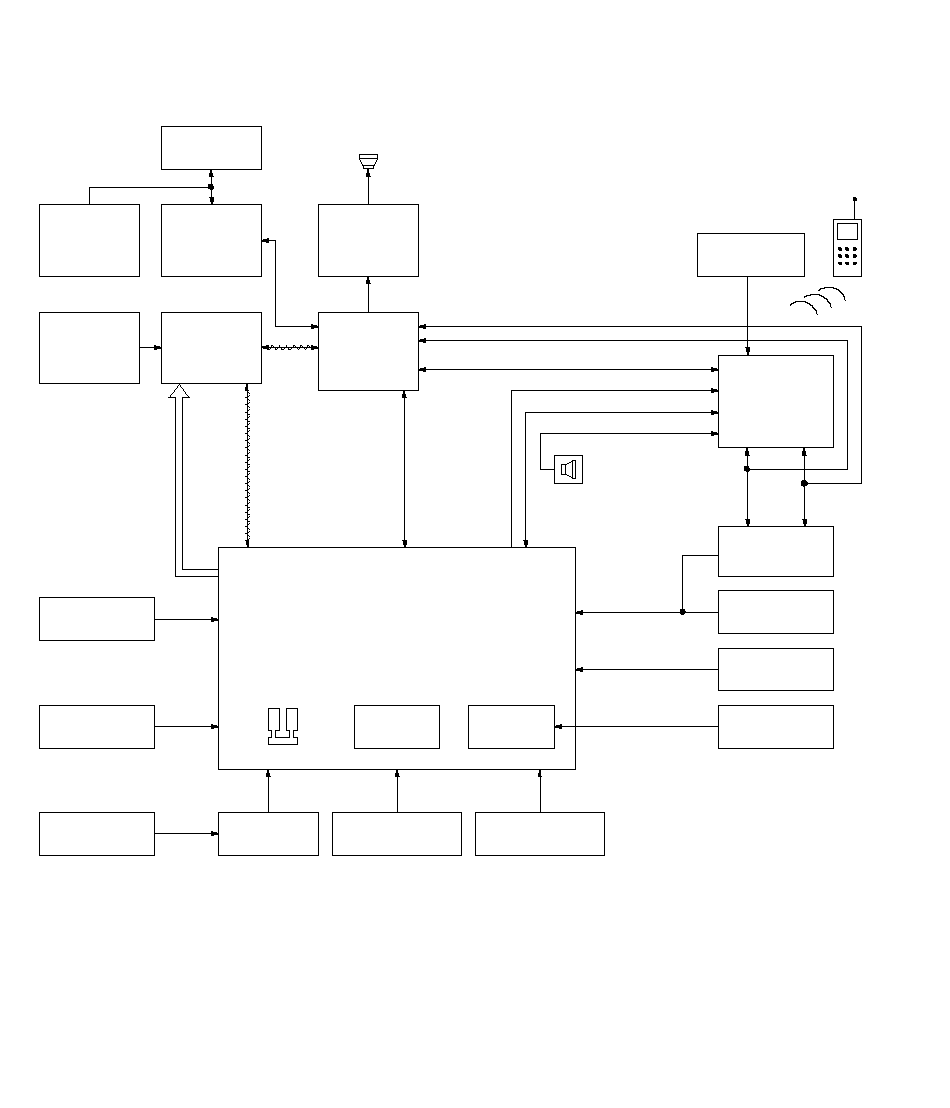

Схема системы
БЛОК СИСТЕМЫ НАВИГАЦИИ
DVD ROM
UART
АНТЕННА GPS
VSP
Блок ECM/PCM
АУДИОСИСТЕМА
COMM BUS
HFT ГРОМКОСТЬ&БЕЗ ЗВУКА
APPLOVED
ПРИЕМНОЕ
УСТРОЙСТВО
GPS
БЛОК
КЛИМАТ-КОНТРОЛЯ
ДАТЧИК
УГЛОВОЙ СКОРОСТИ
ECM/PCM(сигнал
скорости
автомобиля)
СИГНАЛ
ОСВЕЩЕНИЯ
GA−NET
BUS
ДАТЧИК
СОЛНЕЧНОГО СВЕТА
СИГНАЛ ИЗОБРАЖЕНИЯ/ЦВЕТА
(сигналы цветов RGB)
ИНТЕРФЕЙСНЫЙ НАБОР
(РУЧКА И КНОПКИ)
РЕЛЕ ЗАДНЕГО ХОДА
(СИГНАЛ ЗАДНЕГО ХОДА)
КНОПКИ
NAVIGATION TALK/BACK
МОДУЛЬ УПРАВЛЕНИЯ
ПРИБОРАМИ
СИГНАЛ
ЛИНИИ КОММУНИКАЦИИ
CAN (F-CAN)
СИГНАЛ ВЫХОДА ГОЛОСА
NAVI
и
БЕЗ ЗВУКА
БЛОК
НАВИГАЦИОННОГО
ДИСПЛЕЯ
БЛОК
ДОПОЛНИТЕЛЬНОГО
ДИСПЛЕЯ
АУДИОСИСТЕМЫ
СИСТЕМЫ HVAC
БЛОК
КЛИМАТ-КОНТРОЛЯ
БЛОК УПРАВЛЕНИЯ
ТЕЛЕФОННОЙ
СИСТЕМОЙ
HANDS FREE
МИКРОФОН NAVI/HFT
(встроено в консоль крыши)
СТЕРЕОУСИЛИТЕЛЬ
ПЕРЕДНИЙ ДИНАМИК
(выходной голосовой
сигнал системы навигации)
GA-NET
BUS
ПЕРЕКЛЮЧАТЕЛЬ
HFT TALK/BACK
BLUETOOTH
ВКЛЮЧЕН
МОБИЛЬНЫЙ ТЕЛЕФОН
МИКРОФОН
ДЛЯ VR
СИГНАЛ
КОММУНИКАЦИИ (B-CAN LO)
СИГНАЛ
ТЕМПЕРАТУРЫ и
HVAC
СИГНАЛ
КОММУНИКАЦИИ (B-CAN HI)
КАМЕРА
ЗАДНЕГО ВИДА
}
