Мультиплексная сеть салона (B-CAN) и быстрая мультиплексная сеть (F-CAN)

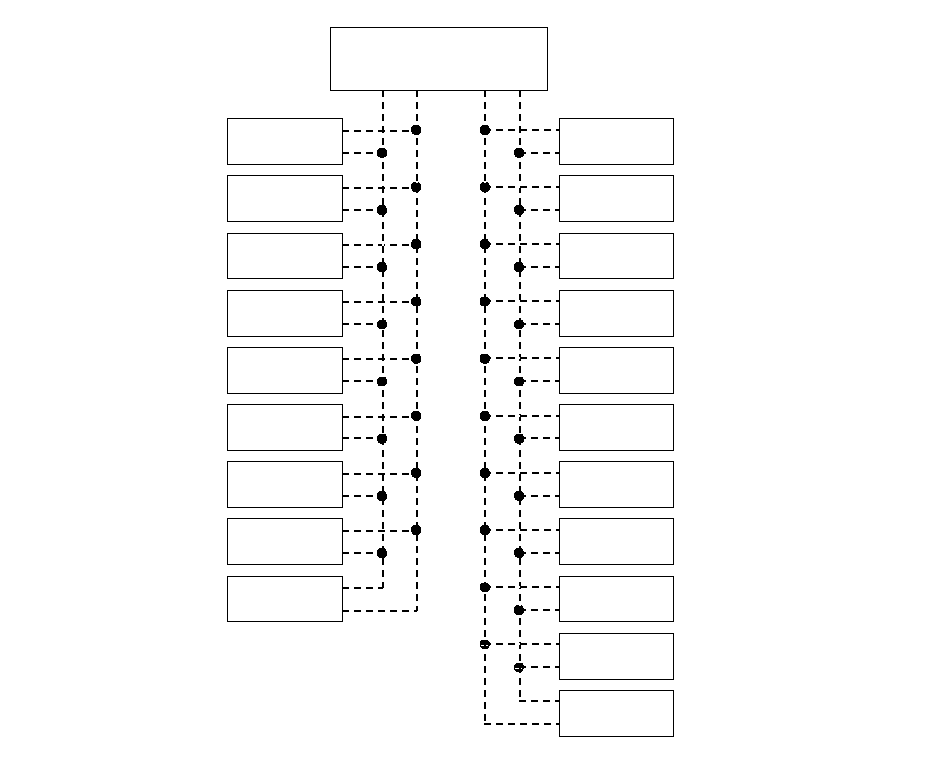

Мультиплексная сеть салона (B-CAN) и быстрая мультиплексная сеть (F-CAN) делят информацию иежду многочисленными блоками электронного управления (ECU). Передача сигналов в мельтиплексной сети салона происходит на более медленной скорости (125 кб/с) для устройств комфорта и других функций. Сигналы в быстрой мультиплексной сети передаются с высокой скоростью (500 кб/с), поскольку эта сеть обслуживает устройства, работающие в режиме ‘‘реального времени", связанные с топливом и выбросом вредных веществ в атмосферу. Для обмена информацией между этими системами модуль управления приборами посылает сигналы из сети B-CAN в F-CAN и из сети F-CAN в B-CAN.

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ

CANH

CANL

F−CAN (500 кбит/с)

B-CAN (125 кБт/с)

БЛОК SRS

Блок ECM/PCM

B−CAN

АУДИОСИСТЕМА

БЛОК АСС

БЛОК EPS

БЛОК LKAS

MICU
ПАССАЖИРА

БЛОК УПРАВЛЕНИЯ
МОДУЛЯТОРОМ VSA

ДАТЧИК −УГЛОВОГО
УСКОРЕНИЯ

БЛОК
УПРАВЛЕНИЯ
КЛИМАТ-КОНТРОЛЕМ/
ОТОПИТЕЛЕМ

ИММОБИЛАЙЗЕР−БЛОК
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ

ВОДИТЕЛЬСКИЙ
MICU

МУЛЬТИПЛЕКСНЫЙ БЛОК
УПРАВЛЕНИЯ ДВЕРЬЮ

БЛОК
УПРАВЛЕНИЯ
РЕГУЛЯТОРОМ ФАР

БЛОК ПРЕДНАТЯЖИТЕЛЯ
E−

БЛОК
СИСТЕМЫ НАВИГАЦИИ

БЛОК УПРАВЛЕНИЯ
СИДЕНЬЕМ С
ЭЛЕКТРОПРИВОДОМ

БЛОК УПРАВЛЕНИЯ
ПАРКОВОЧНЫМ
ДАТЧИКОМ/ДАТЧИКОМ
ВКЛЮЧЕНИЯ ЗАДНЕГО ХОДА

БЛОК УПРАВЛЕНИЯ
ТЕЛЕФОННОЙ
СИСТЕМОЙ HANDS FREE

ДАТЧИК АВТОМАТИЧЕСКОГО
ВКЛЮЧЕНИЯ СВЕТА/
ДОЖДЯ

}
