Входные и выходные сигналы блока управления системой Hands Free
HANDS FREE

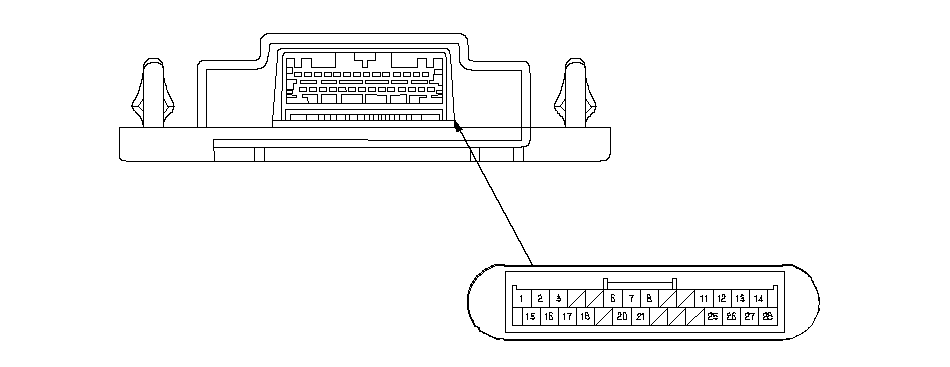

Разъем 28Р блока управления системой HandsFree
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
1
|
BLK
|
"Масса" (G401) (GND)
|
|
2
|
LT BLU
|
Переключатель HFT (HFT STRG SW)
|
|
3
|
LT GRN
|
Блок аудиосистемы (HFT MUTE)
|
|
6
*1
|
WHT
|
Блок навигации (NAVI COMM4)
|
|
7
*1
|
RED
|
Блок навигации (NAVI COMM3)
|
|
8
*1
|
GRY
*2
|
Блок навигации (NAVI COMM SH)
|
|
11
|
GRN
|
Блок аудиосистемы (TELM SIG+)
|
|
12
|
GRY
*2
|
Экранирование (MIC SIG SH)
|
|
13
|
YEL
|
Консоль крыши (MIC+)
|
|
14
|
BRN
|
Консоль крыши (MIC-)
|
|
15
|
WHT
|
Постоянное питание (+B)
|
|
16
|
PUR
|
ACC (источник питания handsfree)
|
|
17
|
BLU
|
B-CAN (B-CAN L)
|
|
18
|
PNK
|
B-CAN (B-CAN H)
|
|
20
*1
|
BLK
|
Блок навигации (NAVI COMM1)
|
|
21
*1
|
GRN
|
Блок навигации (NAVI COMM2)
|
|
25
|
RED
|
Блок аудиосистемы (TELM SIG-)
|
|
26
|
GRY
*2
|
Блок аудиосистемы (TELM SIG SH)
|
|
27
*1
|
GRN
|
Навигационный блок (HFT-NAVI MIC+)
|
|
28
*1
|
RED
|
Навигационный блок (HFT-NAVI MIC-)
|
|
*1:
|
Навигационная система
|
|
*2:
|
У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи. Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на электрической схеме.
|
