Блок USB адаптера для входов и выходов (без системы навигации)
БЛОКА АДАПТЕРА USB
БЛОКА АДАПТЕРА USB

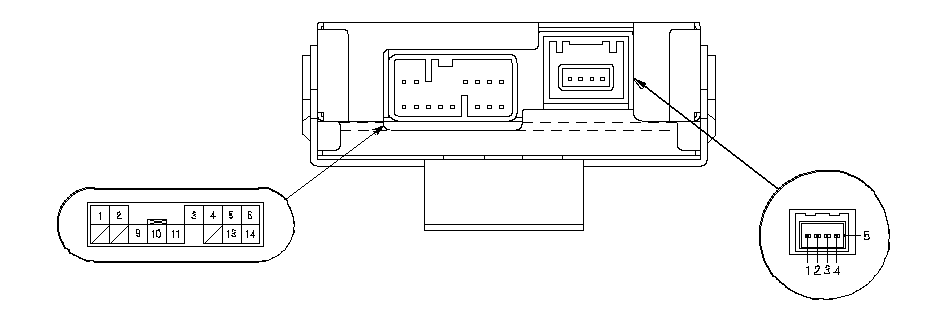

Разъем А (14Р) блока USB адаптера
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
А1
|
WHT
|
Аудиосистема (+В)
|
|
А2
|
LT BLU
|
Аудиоблок (SYS ON)
|
|
А3
|
GRY
*
|
Аудиоблок (GA-NET BUS SH)
|
|
А4
|
GRY
*
|
Аудиоблок (AUDIO SH)
|
|
А5
|
GRN
|
Аудиоблок (AUDIO R+)
|
|
А6
|
BLK
|
Аудиоблок (AUDIO L+)
|
|
А9
|
RED
|
Аудиоблок (GA-NET BUS +)
|
|
А10
|
GRN
|
Аудиоблок (GA-NET BUS -)
|
|
А11
|
BLK
|
Аудиоблок (GND)
|
|
А13
|
WHT
|
Аудиоблок (AUDIO R-)
|
|
А14
|
RED
|
Аудиоблок (AUDIO L-)
|
|
*:
|
У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи. Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на электрической схеме.
|
Разъем В (5Р) блока USB адаптера
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
B1
|
———
|
USB гнездо (USB V BUS)
|
|
B2
|
———
|
USB гнездо (USB DATA-)
|
|
B3
|
———
|
USB гнездо (USB DATA+)
|
|
B4
|
———
|
USB гнездо (USB GND)
|
|
B5
|
———
|
USB гнездо (USB SH)
|
