Разъем блока центрального дисплея для входов и выходов (без системы навигации)
БЛОКА ЦЕНТРАЛЬНОГО ДИСПЛЕЯ

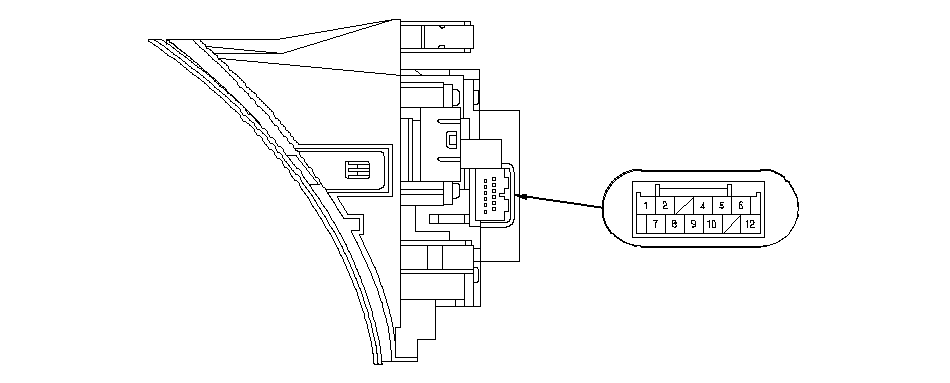

12Р разъем блока дисплея аудио-HVAC
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
1
|
GRN
|
Аудиоблок (DUET RX) (UART)
|
|
2
|
RED
|
Аудиоблок (DUET TX) (UART)
|
|
4
|
BLU
|
Аудиоблок (DUET CONT)
|
|
5
|
LT GRN
|
Подача питания блока центрального дисплея (IG2)
|
|
6
|
WHT
|
Постоянное питание (+B)
|
|
7
*
|
RED
|
Блок климат-контроля (DISP CLK)
|
|
8
*
|
PUR
|
Блок климат-контроля (DISP SI)
|
|
9
|
BLK
|
"Масса" (G401) (GND)
|
|
10
|
RED
|
Регулятор яркости подсветки панели приборов (ILL-BULB)
|
|
12
|
GRY
|
Сигнал включенного освещения (ILL+)
|
|
*:
|
С аудиосистемой высокого класса
|
