Входы и выходы разъема стереоусилителя
Аудиосистема высокого класса

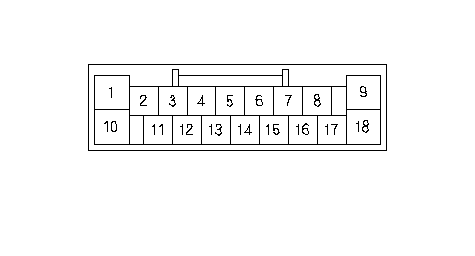

РАЗЪЕМ А (18Р) СТЕРЕОУСИЛИТЕЛЯ
Разъем А (18Р) стереоусилителя
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
А1
|
LT BLU
|
Низкочастотный динамик (SUBW SP-)
|
|
А2
|
BLU
|
Передний центральный динамик (CTR SP-)
|
|
А3
|
BLU
|
Правый задний динамик двери (RR SP-)
|
|
А4
|
GRN
|
Левый задний динамик двери (RL SP-)
|
|
А5
|
ORN [BRN]
|
Правый задний динамик (SAT R SP-)
|
|
А6
|
GRN
|
Правый передний динамик двери, правый передний высокочастотный динамик двери (FR SP-)
|
|
А7
|
BLU
|
Левый передний динамик двери, левый передний высокочастотный динамик двери (FL SP-)
|
|
А8
|
BRN
|
Левый задний динамик (SAT L SP-)
|
|
А9
|
BLK
|
"Масса" (G601) (GND)
|
|
А10
|
GRY
|
Низкочастотный динамик (SUBW SP+)
|
|
А11
|
YEL
|
Передний центральный динамик (CTR SP+)
|
|
А12
|
RED
|
Правый задний динамик двери (RR SP+)
|
|
А13
|
WHT
|
Левый задний динамик двери (RL SP+)
|
|
А14
|
BLU [PNK]
|
Правый задний динамик (SAT R SP+)
|
|
А15
|
RED
|
Правый передний динамик двери, правый передний высокочастотный динамик двери (FR SP+)
|
|
А16
|
BLK
|
Левый передний динамик двери, левый передний высокочастотный динамик двери (FL SP+)
|
|
А17
|
YEL
|
Левый задний динамик (SAT L SP+)
|
|
А18
|
LT BLU
|
Постоянное питание (+B)
|
|
[ ]:
|
Автомобиль с ПРК
|

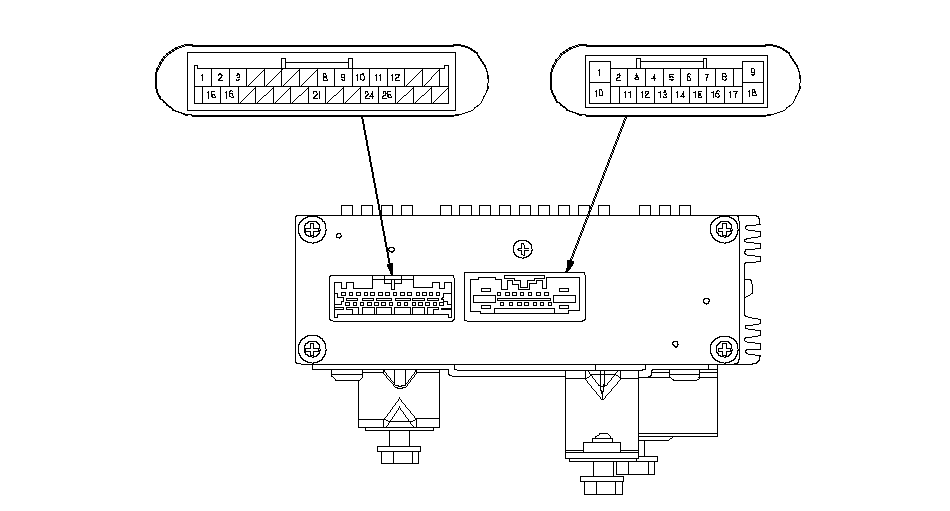

РАЗЪЕМ В (28Р) СТЕРЕОУСИЛИТЕЛЯ
Разъем В (28Р) стереоусилителя
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
B1
|
RED
|
Аудиоблок (ELS DATA-)
|
|
B2
|
BLK
|
"Масса" (G401) (GND)
|
|
B3
|
YEL
|
Аудиоблок (SWD +B)
|
|
B8
*1
|
GRY
*2
|
Блок навигации (NAVI SH GND)
|
|
B9
*1
|
WHT [BLK]
|
Блок навигации (NAVI GND)
|
|
B10
|
BLK
|
Аудиоблок (FL PRE+)
|
|
B11
|
GRN
|
Аудиоблок (FR PRE+)
|
|
B12
|
GRY
*2
|
Аудиоблок (SH FR-FL GND)
|
|
B15
|
GRN
|
Аудиоблок (ELS DATA+)
|
|
B16
|
GRY
*2
|
Аудиоблок (SH ELS GND)
|
|
B21
*1
|
BLK [WHT]
|
Блок навигации (NAVI LCH)
|
|
B24
|
WHT
|
Аудиоблок (FL PRE-)
|
|
B25
|
RED
|
Аудиоблок (FR PRE-)
|
|
*1:
|
Навигационная система
|
|
*2:
|
У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи. Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на электрической схеме.
|
|
[ ]:
|
Автомобиль с ПРК
|
