Панель переключателей навигации/ аудио для входов и выходов (с системой навигации)
ПАНЕЛИ ПЕРЕКЛЮЧАТЕЛЕЙ АУДИОСИСТЕМЫ/НАВИГАЦИИ

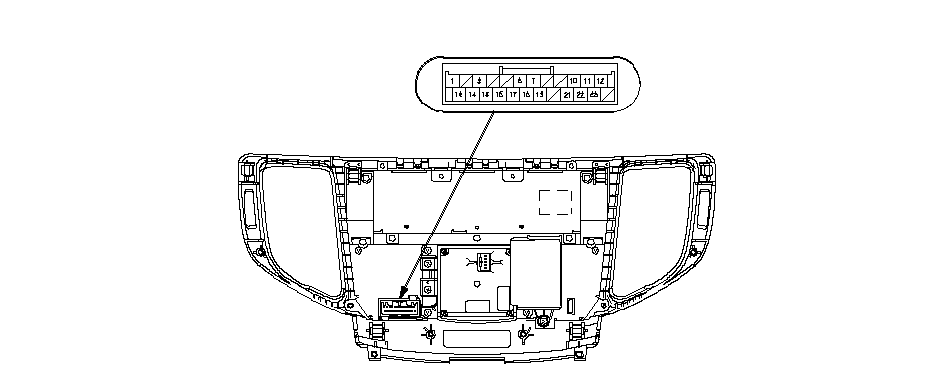

Разъем 24Р панели переключателей навигации/ аудио
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
1
|
WHT
|
Аудиоблок (ENC-)
|
|
3
|
BLU
|
Аудиоблок (DUET CONT)
|
|
6
|
GRN
|
Аудиоблок (OPERA TX)
|
|
7
|
RED
|
Блок климат-контроля (DISP CLK)
|
|
10
|
BLK
|
"Масса" (G401) (GND)
|
|
11
|
ORN
|
Регулятор яркости панели приборов (ILL-LED)
|
|
12
|
RED
|
Регулятор яркости панели приборов (ILL-BULB)
|
|
13
|
BLK
|
Аудиоблок (ENC+)
|
|
14
|
ORN
|
Аудиоблок (PWR SW)
|
|
15
|
GRN
|
Аудиоблок (DUET RX (UART))
|
|
16
|
RED
|
Аудиоблок (DUET TX (UART))
|
|
17
|
BRN
|
Аудиоблок (OPERA CONT)
|
|
18
|
RED
|
Аудиоблок (OPERA RX)
|
|
19
|
PUR
|
Блок климат-контроля (DISP SI)
|
|
21
|
LT GRN
|
Подача питания панели переключателей навигации/ аудио (IG2)
|
|
22
|
WHT
|
Постоянное питание (+B)
|
|
23
|
GRY
|
Сигнал включенного освещения (ILL+)
|
