Разъем аудиоблока для входных и выходных сигналов
С аудиосистемой высокого класса (без системы навигации)
БЛОКА АУДИОСИСТЕМЫ
БЛОКА АУДИОСИСТЕМЫ
БЛОКА АУДИОСИСТЕМЫ
БЛОКА АУДИОСИСТЕМЫ
БЛОКА АУДИОСИСТЕМЫ

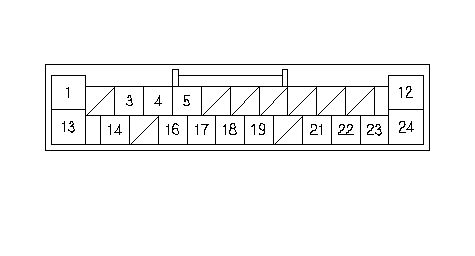

РАЗЪЕМ А (24Р ) БЛОКА АУДИОСИСТЕМЫ
Разъем А аудиоблока (24Р)
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
А1
|
RED
|
Регулятор яркости подсветки панели управления (ILL BULB)
|
|
А3
|
LT BLU
|
Разъем передачи данных (DLC) (K-LINE)
|
|
А4
|
YEL
|
Мультиплексный интегрированный блок управления со стороны пассажира (SCTY)
|
|
А5
|
BRN
|
"Масса" дистанционного переключателя аудио (REMOTE GND)
|
|
А12
|
BLK
|
"Масса" (G401) (MAIN GND)
|
|
А13
|
GRY
|
Сигнал включенного освещения (ILL+)
|
|
А14
|
PUR
|
Подача питания аудиосистемы (АСС)
|
|
А16
|
PNK
|
Дистанционный переключатель аудиосистемы (REMOTE)
|
|
А17
|
WHT
|
Стереоусилитель (SWD +B)
|
|
А18
|
GRN
|
Стереоусилитель (FR PRE-)
|
|
А19
|
BLK
|
Стереоусилитель (FR PRE+)
|
|
A21
|
GRY
*
|
Стереоусилитель (SH FR-FL GND)
|
|
А22
|
WHT
|
Стереоусилитель (FL PRE-)
|
|
A23
|
RED
|
Стереоусилитель (FL PRE+)
|
|
A24
|
WHT
|
Постоянное питание (+B)
|
|
*:
|
У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи. Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на электрической схеме.
|

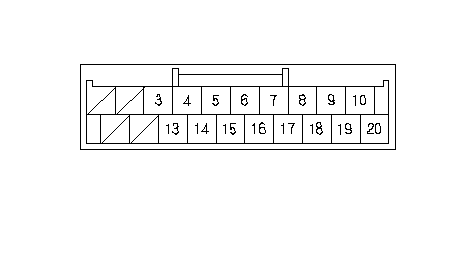

РАЗЪЕМ B (20P) АУДИОСИСТЕМЫ
Разъем В аудиоблока (20Р)
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
B3
|
BLK
|
Дополнительный блок гнезд (AUX SIG GND)
|
|
B4
|
GRY
*
|
Дополнительный блок гнезд (AUX SH GND)
|
|
B5
|
YEL
|
Дополнительный блок гнезд (AUX GND)
|
|
B6
|
RED
|
Блок центрального дисплея (DUET TX (UART))
|
|
B7
|
GRN
|
Блок центрального дисплея (DUET RX (UART))
|
|
B8
|
BLU
|
Шина связи B-CAN (B-CAN L)
|
|
B9
|
RED
|
Блок управления системой Hands-Free (TELM SIG-)
|
|
B10
|
GRY
*
|
Блок управления системой Hands-Free (TELM SIG SH)
|
|
B13
|
RED
|
Дополнительный блок гнезд (AUX LCH)
|
|
B14
|
WHT
|
Дополнительный блок гнезд (AUX RCH)
|
|
B15
|
GRY
|
Дополнительный блок гнезд (AUX DET)
|
|
B16
|
GRY
*
|
Блок центрального дисплея (SH DUET GND)
|
|
B17
|
BLU
|
Блок центрального дисплея (DUET CONT)
|
|
B18
|
PNK
|
Шина связи B-CAN (B-CAN H)
|
|
B19
|
GRN
|
Блок управления системой Hands Free (TELM SIG+)
|
|
B20
|
LT GRN
|
Блок управления системой Hands Free (HFT MUTE)
|
|
*:
|
У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи. Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на электрической схеме.
|

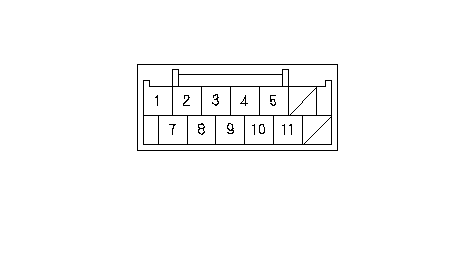

РАЗЪЕМ C (12P) БЛОКА АУДИОСИСТЕМЫ
Разъем C (12P) аудиоблока
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
C1
|
RED
|
Стереоусилитель (ELS DATA-)
|
|
C2
|
GRN
|
Стереоусилитель (ELS DATA+)
|
|
C7
|
GRY
*
|
Стереоусилитель (SH ELS GND)
|
|
*:
|
У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи. Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на электрической схеме.
|

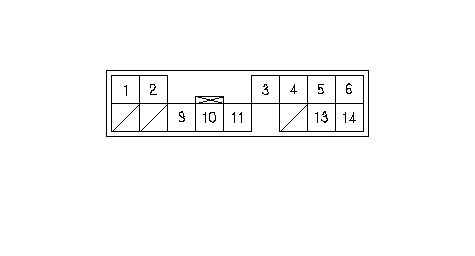

РАЗЪЕМ D (14P) БЛОКА АУДИОСИСТЕМЫ
Разъем D (14P) блока аудиосистемы
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
D1
|
WHT
|
Блок USB адаптера (+В)
|
|
D2
|
LT BLU
|
Блок USB адаптера (SYS ON)
|
|
D3
|
GRY
*
|
Блок USB адаптера (GA-NET BUS SH)
|
|
D4
|
GRY
*
|
Блок USB адаптера (AUDIO SH)
|
|
D5
|
GRN
|
Блок USB адаптера (AUDIO R+)
|
|
D6
|
BLK
|
Блок USB адаптера (AUDIO L+)
|
|
D9
|
RED
|
Блок USB адаптера (GA-NET BUS+)
|
|
D10
|
GRN
|
Блок USB адаптера (GA-NET BUS-)
|
|
D11
|
BLK
|
Блок USB адаптера (GND)
|
|
D13
|
WHT
|
Блок USB адаптера (AUDIO R-)
|
|
D14
|
RED
|
Блок USB адаптера (AUDIO L-)
|
|
*:
|
У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи. Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на электрической схеме.
|

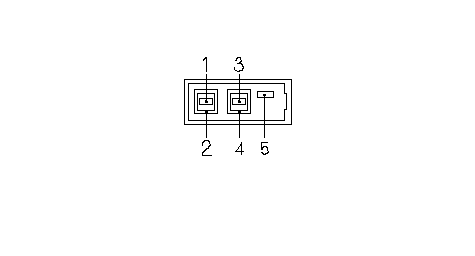

РАЗЪЕМ E (5P) БЛОКА АУДИОСИСТЕМЫ
Разъем Е блока аудиосистемы (5P)
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
Е1
|
———
|
Усилитель AM/FM (RF SUB IN)
|
|
E2
|
———
|
Усилитель AM/FM (RF SUB SH)
|
|
Е3
|
———
|
Усилитель AM/FM (RF MAIN IN)
|
|
E4
|
———
|
Усилитель AM/FM (RF MAIN SH)
|
|
E5
|
———
|
Усилитель AM/FM (ANT +B)
|
