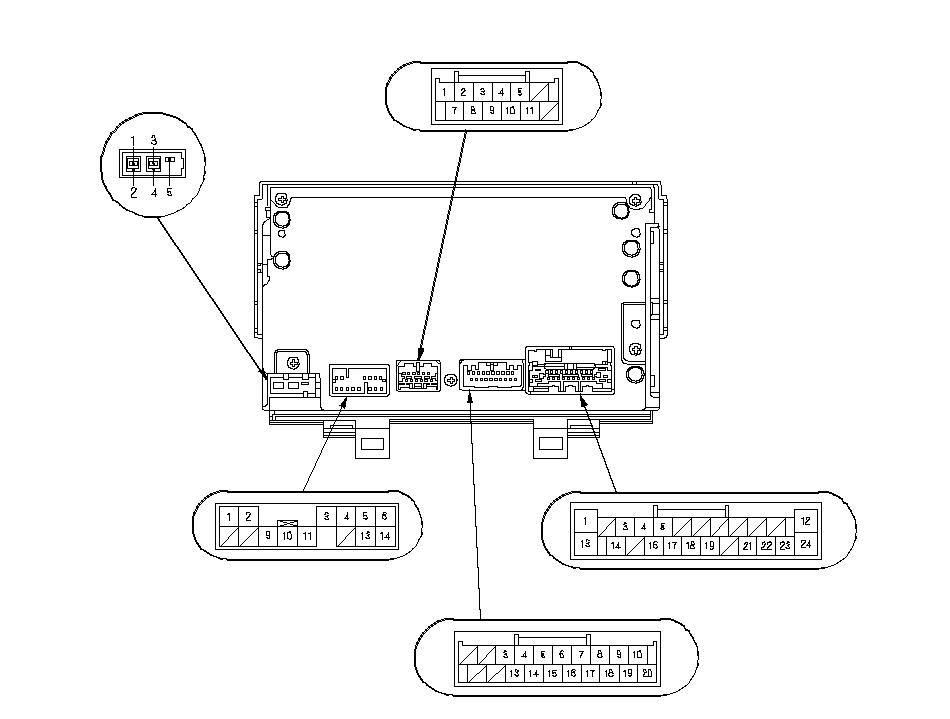

Разъем аудиоблока для входных и выходных сигналов

С аудиосистемой высокого класса (с системой навигации)

РАЗЪЕМ E (5P)
БЛОКА АУДИОСИСТЕМЫ

РАЗЪЕМ C (12P)
БЛОКА АУДИОСИСТЕМЫ

РАЗЪЕМ А (24Р )
БЛОКА АУДИОСИСТЕМЫ

РАЗЪЕМ D (14P)
БЛОКА АУДИОСИСТЕМЫ

РАЗЪЕМ B (20P)
БЛОКА АУДИОСИСТЕМЫ

}

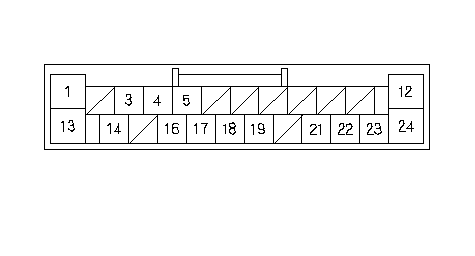

РАЗЪЕМ А (24Р ) БЛОКА АУДИОСИСТЕМЫ

Сторона клемм-входов

}

Разъем А аудиоблока (24Р)

Гнездо	Провод	Соединяется с
А1	RED	Регулятор яркости подсветки панели управления (ILL BULB)
А3	LT BLU	Разъем передачи данных (DLC) (K-LINE)
А4	YEL	Блок навигационного дисплея (SCTY)
А5	BRN	"Масса" дистанционного переключателя аудио (REMOTE GND)
А12	BLK	"Масса" (G401) (MAIN GND)
А13	GRY	Сигнал включенного освещения (ILL+)
А14	PUR	Подача питания аудиосистемы (АСС)
А16	PNK	Дистанционный переключатель аудиосистемы (REMOTE)
А17	WHT	Стереоусилитель (SWD +B)
А18	GRN	Стереоусилитель (FR PRE-)
А19	BLK	Стереоусилитель (FR PRE+)
A21	GRY ^*	Стереоусилитель (SH FR-FL GND)
А22	WHT	Стереоусилитель (FL PRE-)
A23	RED	Стереоусилитель (FL PRE+)
A24	WHT	Постоянное питание (+B)

*:	У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи. Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на электрической схеме.

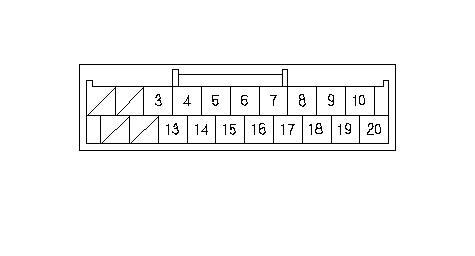

РАЗЪЕМ B (20P) АУДИОСИСТЕМЫ

Сторона клемм-входов

}

Разъем В аудиоблока (20Р)

Гнездо	Провод	Соединяется с
B3	BLK	Дополнительный блок гнезд (AUX SIG GND)
B4	GRY ^*	Дополнительный блок гнезд (AUX SH GND)
B5	YEL	Дополнительный блок гнезд (AUX GND)
B6	RED	Панель переключателей навигации/ аудио (DUET TX (UART))
B7	GRN	Панель переключателей навигации/ аудио (DUET RX (UART))
B8	BLU	Шина связи B-CAN (B-CAN L)
B9	RED	Блок управления системой Hands-Free (TELM SIG-)
B10	GRY ^*	Блок управления системой Hands-Free (TELM SIG SH)
B13	RED	Дополнительный блок гнезд (AUX LCH)
B14	WHT	Дополнительный блок гнезд (AUX RCH)
B15	GRY	Дополнительный блок гнезд (AUX DET)
B16	GRY ^*	Панель переключателей навигации/ аудио (SH DUET GND)
B17	BLU	Панель переключателей навигации/ аудио (DUET CONT)
B18	PNK	Шина связи B-CAN (B-CAN H)
B19	GRN	Блок управления системой Hands Free (TELM SIG+)
B20	LT GRN	Блок управления системой Hands Free (HFT MUTE)

*:	У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи. Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на электрической схеме.

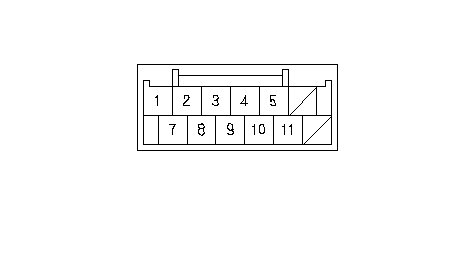

РАЗЪЕМ C (12P) БЛОКА АУДИОСИСТЕМЫ

Сторона клемм-входов

}

Разъем C (12P) аудиоблока

Гнездо	Провод	Соединяется с
C1	RED	Стереоусилитель (ELS DATA-)
C2	GRN	Стереоусилитель (ELS DATA+)
C3	RED	Панель переключателей навигации/ аудио (OPERA RX)
C4	GRY ^*	Панель переключателей навигации/ аудио (SH OPERA GND)
C5	BRN	Панель переключателей навигации/ аудио (OPERA CONT)
C7	GRY ^*	Стереоусилитель (ELS GND)
C8	GRN	Панель переключателей навигации/ аудио (OPERA TX)
C9	WHT	Панель переключателей навигации/ аудио (ENC-)
C10	BLK	Панель переключателей навигации/ аудио (ENC+)
C11	ORN	Панель переключателей навигации/ аудио (PWR SW)

*:	У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи. Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на электрической схеме.

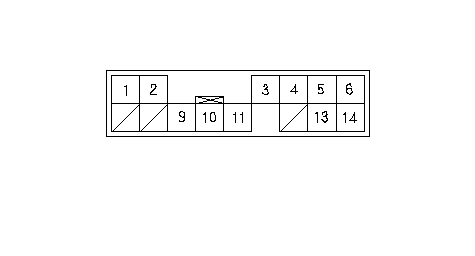

РАЗЪЕМ D (14P) БЛОКА АУДИОСИСТЕМЫ

Сторона клемм-входов

}

Разъем D (14P) блока аудиосистемы

Гнездо	Провод	Соединяется с
D1	WHT	Блок USB адаптера (+В)
D2	LT BLU	Блок USB адаптера (SYS ON)
D3	GRY ^*	Блок USB адаптера (GA-NET BUS SH)
D4	GRY ^*	Блок USB адаптера (AUDIO SH)
D5	GRN	Блок USB адаптера (AUDIO R+)
D6	BLK	Блок USB адаптера (AUDIO L+)
D9	RED	Блок USB адаптера (GA-NET BUS+)
D10	GRN	Блок USB адаптера (GA-NET BUS-)
D11	BLK	Блок USB адаптера (GND)
D13	WHT	Блок USB адаптера (AUDIO R-)
D14	RED	Блок USB адаптера (AUDIO L-)

*:	У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи. Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на электрической схеме.

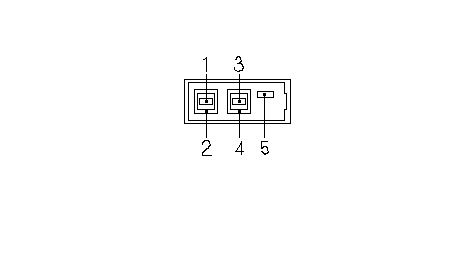

РАЗЪЕМ E (5P) БЛОКА АУДИОСИСТЕМЫ

Сторона клемм-входов

}

Разъем Е блока аудиосистемы (5P)
