Обзор

Аудиоблок выполняет функцию процессора для выполнения всех функций аудиосистемы. Вы можете выбирать аудиофункции с передней панели, дистанционного управления (на рулевом колесе) или при помощи голосового управления системы навигации. На дисплее аудиосистемы отображается текущий статус ее передних и задних элементов. Для автомобилей с навигацией доступна дополнительная аудиоинформация с помощью нажатия аудиокнопки. (Для подробной информации смотрите руководство пользователя.)

В аудиосистеме высокого класса аудиоусилитель питает динамики, в другом случае динамики питаются напрямую от аудиоблока.

Аудиоблок высокого класса имеет встроенное устройство EEPROM (электронно-стираемое программируемое постоянное запоминающее устройство, ЭСППЗУ). Это запоминающее устройство хранит данные настройки аудиосистемы (частоты радио AM/FM, звуковые настройки) даже после отключения питания аккумулятора.

Телематическая логическая система шумоподавления

Навигационная система допускает голосовое управление аудиосистемой и проигрывателем компакт-дисков. Для передачи голосовых команд управления к аудиоблоку навигационная система использует шину GA-Net. При использовании навигационной кнопки TALK/BACK звук приглушается на всех динамиках, и вы можете слышать звуковые сигналы системы навигации через передние динамики. При использовании инструкций системы навигации (RG) передние динамики подают навигационные сигналы, в то время как в задних динамиках продолжают звучать композиции, воспроизводимые аудиоблоком. За подробной информацией обращайтесь к разделам систем навигации и HFT. Принцип работы функции логического шумоподавления приведен в данной таблице.

Содержание	Aудиовыход
Содержание	Центральный СН	Левый передний CH	Правый передний CH	Правый задний CH	Левый задний CH	Низкочастотный динамик СН
Кнопки навигацииTALK/BACK	MUTE	Голосовой выход системы навигации	Голосовой выход системы навигации	Приглушаются	Приглушаются	Приглушаются
Инструкции по выбору дорог для движения	MUTE	Голосовой выход системы навигации	Голосовой выход системы навигации	Аудиосистема	Аудиосистема	Аудиосистема
HFT	MUTE	Звук телефона	Звук телефона	MUTE	MUTE	MUTE
HFT и Инструкции по выбору маршрута или двусторонняя связь	MUTE	Навигационный звук	Звук телефона	MUTE	MUTE	MUTE

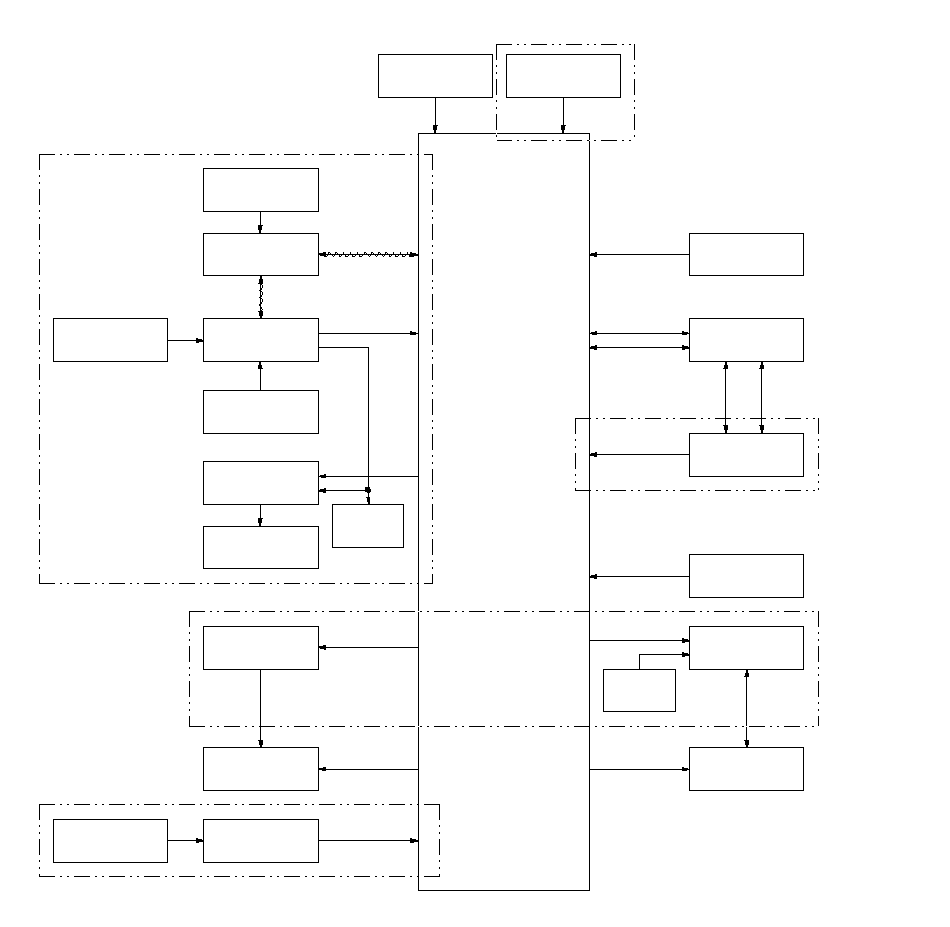

Схема системы

АУДИОСИСТЕМА

АНТЕННА AM/FM

(GA−NET)

B-CAN HI

С навигацией

С аудиосистемой высокого класса

ДИНАМИКИ

USB ГНЕЗДО

С РАЗЪЕМОМ ГНЕЗДА USB

B-CAN LO

АНТЕННА FM

С аудиосистемой высокого класса

B-CAN HI

B-CAN LO

С системой Hands free для телефона

БЛОК
НАВИГАЦИОННОГО
ДИСПЛЕЯ

БЛОК
СИСТЕМЫ
НАВИГАЦИИ

ПАНЕЛЬ
ПЕРЕКЛЮЧАТЕЛЕЙ
АУДИОСИСТЕМЫ/НАВИГАЦИИ

РЕГУЛЯТОР ЯРКОСТИ
ПОДСВЕТКИ
ПАНЕЛИ УПРАВЛЕНИЯ

БЛОК
КЛИМАТ-
КОНТРОЛЯ

ВЫКЛЮЧАТЕЛЬ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
АУДИОСИСТЕМОЙ

МОДУЛЬ
УПРАВЛЕНИЯ
ПРИБОРАМИ

СТЕРЕОУСИЛИТЕЛЬ

ДОПОЛНИТЕЛЬНЫЙ
БЛОК ГНЕЗД

БЛОК
ЦЕНТРАЛЬНОГО ДИСПЛЕЯ

БЛОК
КЛИМАТ-
КОНТРОЛЯ

БЛОК УПРАВЛЕНИЯ
ТЕЛЕФОННОЙ
СИСТЕМОЙ HANDS FREE

РЕГУЛЯТОР ЯРКОСТИ
ПОДСВЕТКИ
ПАНЕЛИ УПРАВЛЕНИЯ

КАМЕРА
ЗАДНЕГО ВИДА

АНТЕННА RDS−TMC

БЛОК
АДАПТЕРА USB

СТЕРЕОУСИЛИТЕЛЬ

}

ПРИМЕЧАНИЕ: Не все пункты могут быть применимы к данному автомобилю. Для подробной информации смотрите руководство пользователя.

Глоссарий аудиосистемы

Наименование	Значение
Система шумоподавления	Система шумоподавления подавляет некоторые шумы, производимые автомобилем. Она действует в диапазоне скорости вращения двигателя 1500-2400 об./мин. Микрофоны определяют низкочастотные шумы и система воспроизводит компенсирующий звук через аудиодинамики.
AM (Амплитудная модуляция)	Тип передачи, применяемый в стандартном диапазоне радиовещания от 531 до 1602 кГц.
Усилитель	Устройство, повышающее уровень сигнала посредством повышения силы тока или напряжения.
Антенна	Устройство для передачи и приема электромагнитных сигналов по воздуху.
ATA (PC-карта)	Тип карты, предназначенной для использования в разъеме PС-карты для проигрывания музыкальных файлов формата WMA и MP3. Проверены карты объемом до 1 ГБ.
Дистанционный переключатель аудиосистемы	Переключатели на рулевом колесе для управления аудиосистемой.
Дополнительный разъем	Позволяет использовать портативное аудиоустройство для передачи аудиозаписей.
Баланс	Управление относительным уровнем громкости левого и правого каналов.
Диапазон	Ряд частот в двух определенных пределах. Частоты назначаются Федеральной комиссией связи для определенных целей.
Нижние частоты	Регулировка низкочастотных звуков не выше 160 Гц.
Байт	Единица информации для определения размера файлов и памяти компьютера. CD-диск содержит примерно 700 миллионов байтов.
Кассета	Контейнер с магнитной аудио- или видеопленкой, содержащейся в двух катушках. Таким образом пользователи могут прослушивать аудиофайлы, записанные в портативное устройство
Компактная карта флеш-памяти	Карта памяти стандартного размера (3 x 4 см), используемая в портативных компьютерах, коммуникаторах, цифровых видеокамерах. Доступны объемы компактной карты флеш-памяти от 32 до 4 ГБ и более, при помощи которой можно прослушивать аудиофайлы, поместив ее в PC-разъем. Карты объемом более 1 ГБ не тестировались.
CD (Компакт-диск)	4,5-дюймовый пластиковый диск для хранения цифровых аудиозаписей, проигрываемых при помощи оптического лазерного проигрывателя. Никогда не используйте диски с бумажной наклейкой. В нагретом автомобиле наклейки могут сморщиться и заклинить проигрыватель.
Устройство смены компакт-дисков (аудиодисков)	CD-проигрыватель может хранить и проигрывать более одного CD-диска. Доступны два типа. Одни устройства смены дисков загружают компакт-диски по одному, а другие принимают магазин (с несколькими дисками внутри).
Проигрыватель CD-дисков	Устройство для проигрывания компакт-дисков при помощи оптического лазерного звукоснимателя. Сигналы от CD-проигрывателя обычно требуют усиления.
Децибелы (дб)	Метод, используемый для измерения силы сигнала звука или радио, принимаемого антенной аудиоблока.
Искажение	Неточное воспроизведение аудиосигналов вследствие проигрывания музыки при уровне громкости, который аудиосистема не может выдерживать.
Dolby (шумопонижение)	Система обработки, разработанная Dolby Laboratories, которая снижает фоновые шумы на носителе. Результатом является более чистое проигрывание звука аудиосистемой.
DUET	Серийная линия для обмена данными, используемая дополнительным дисплеем.
DVD (Цифровой универсальный диск )	4,5-дюймовый пластиковый диск с форматом, схожим с форматом CD, испльзуется для хранения фильмов с характерными чертами цифрового видео. Формат DVD-A - это формат DVD для аудиосистем DVD. Некоторые автомобили могут проигрывать форматы DVD и DVD-A.
Рычаг уравнителя	Устройство для изменения относительной амплитуды отдельных полос частот, на вкус слушателя.
Звукомикшер	Управление относительным уровнем громкости передних и задних динамиков в системах с четырьмя динамиками.
Формат	Для подготовки РС-карты к приему файлов данная функция выполняется на компьютере (ПК). Всегда выбирайте формат FAT или FAT32, т.к. формат NTSF не поддерживается системой. Выбирайте стандартные секторы для выбранного метода форматирования.
FM (Частотная модуляция)	Форма модуляции, применяемая для передачи радио- и телевизионных сигналов в большинстве стран мира. Менее подвержена помехам, чем АМ. Диапазон вещания FM в Северной Америке едва покрывает от 87,5 до 108 МГц.

Глоссарий аудиосистемы

Наименование	Значение
GA-Net	Шина GA-Net позволяет аудиоблоку взаимодействовать со всеми остальными компонентами аудиосистем и навигации в автомобиле. Если в шине GA-Net присутствует разрыв, некоторые компоненты или вся аудиосистема и система навигации могут не работать.
GB (Гигабайт)	Единица памяти или емкости диска, равная миллиарду байтов (1000 миллионов байтов)
HDD	Сокращение от привода жесткого диска. Они чувствительны к высокой температуре; не рекомендуется использовать их в разъеме для РС-карты для проигрывания аудиофайлов.
Герц (Гц)	Единица частоты, равная одному периоду в секунду. Один килогерц (кГц) равняется 1000 Гц. Один мегагерц (кГц) равняется 1 миллиону Гц.
Интегрированный усилитель	Компонент, объединяющий предварительный и оконечный усилитель в единый блок. Приемное устройство сочетает в себе усилитель и блок настроек.
Футляр	Корпус из жесткого пластика, в котором содержится СD или DVD. Всегда используйте футляр для защиты CD и DVD от царапин.
LCD (Жидкокристаллический дисплей)	Тип цифрового дисплея, способного изменять коэффициент отражения и пропускания под воздействием электрического поля.
Память	Электронные схемы или устройства, сохраняющие информацию в электрической или магнитной форме, такие как предварительные установки радио AM/FM.
Мб (мегабайт)	Один миллион байтов. Записан как 1 Мб. Мегабайты используются для измерения объема цифровой информации. Например, на компакт-диске 650 Мб.
Mic	Аббревиатура слова "микрофон". У моделей с навигацией микрофон принимает навигационные голосовые команды для управления аудиофункциями и функциями навигации.
Музыкальные файлы МР3	МР3 представляет собой формат аудиокодировки. МР3 - распространенный формат сжатия аудиофайлов в Интернете и на компьютерах. Компакт-диски и РС-карты с данными форматами файлов могут проигрывать аудиосистемы некоторых автомобилей.
Выключение	Когда система навигации дает инструкции, передние динамики приглушаются (не проигрывают музыку). При использовании голосовой системы управления все динамики приглушаются.
Шум	Побочные случайные звуки - такие как: жужжание, шипение, щелканье и т. д.
РС-карта	Слот, используемый для проигрывания музыкальных файлов МР3 и WMA. РС-карта обычно представляет собой сочетание маленькой флэш-карты в адаптере PCMCIA, которая вставляется в данный слот. Типы карт АТА, SD и компакт-флэш тестировались до 1 ГБ.
PCMCIA	Компьютерный стандарт для слота, в который вставляется РС карта. Другой термин для слота РС карты.
Процессор	Компонент аудиоустройства, которое выполняет задания/расчет. В аудиоустройстве процессор контролирует функцию приглушения, позволяющую системе навигации произносить голосовые команды, раскодировку/проигрывание звуковых файлов и т.д.
Радиоприемник	Главное устройство, включающее блок настройки, предварительный и часто оконечный усилитель.
Руководство маршрута (RG)	Голосовое сопровождение, используемое для пошаговой навигации и исходящее из аудиодинамиков.
Экраны SCF (коррекция холодного запуска)	Эти экраны отображаются, если системе требуется инициализация GPS. В этом случае автомобиль необходимо переместить на открытое пространство, чтобы рядом не было зданий/линий электропередач.
Стерео	Запись как минимум двух каналов, когда можно слышать звук или музыку с левой или правой стороны.
Карта SD (Secure Digital)	Данный компактный тип памяти допускает быструю передачу данных и имеет встроенные функции защиты данных. Карты SD имеют маленький переключатель защиты от записи сбоку.
Экран	Металлическая фольга или экранированный провод, окружающий проводники, предназначенные для предотвращения электростатических или электромагнитных помех (шумов) от внешних источников, таких как жужжание или хлопки в динамиках.
Динамик (Высокочастотный динамик)	Устройство, преобразующее электрическую энергию в акустическую (звуки).
Компенсация громкости в зависимости от скорости (SVC)	Система SVC увеличивает громкость аудио, для компенсации повышенного шума в салоне при движении на высоких скоростях по шоссе.
Низкочастотный динамик	Динамик, созданный для воспроизведения низких аудиочастот, примерно от 25 Гц до 125 Гц.

Глоссарий аудиосистемы

Наименование	Значение
Колея	Запись звуков на CD, кассету или PC-карту.
Верхние частоты	Регулятор громкости высокочастотных звуков.
Блок настройки	Компонент (или часть компонента), принимающий радиосигналы и выбирающий радиостанции.
Высокочастотный динамик	Динамик, предназначенный для воспроизведения только высоких частот.
гнездо USB	Позволяет клиенту проигрывать данные, например, с подключенного портативного аудиоустройства (например i-pod) или данные с USB флэш-карты.
Звуковая катушка	Катушка проводов вокруг трубки, прикрепленной к конусу или ведущей диафрагме динамика. Катушка намагничивается при поступлении звукового сигнала и, взаимодействуя с постоянным магнитом, вызывает вибрации конуса или диафрагмы. Мы интерпретируем эту вибрацию как звук.
Регулятор громкости	Позволяет вам контролировать громкость музыки.
Музыкальный файл формата WMA	Формат аудиофайла Windows Media Audio. Это утвержденный формат музыкальных файлов для проигрывания на дисках CD-R, CD-RW или на PC-карте.
Низкочастотный динамик	Динамик, разработанный для воспроизведения только низких частот (басов).
