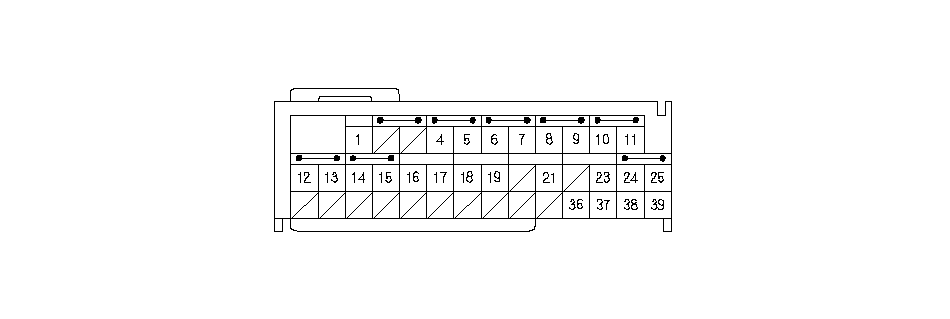

Входные и выходные данные блока SRS на разъеме В (39P)

1

ORN ^*

ODS

Получает и посылает сигнал связи с блоком OPDS

4

RED ^*

RLP-

«Масса» левого преднатяжителя внешней петли

5

WHT ^*

RLP+

Источник питания для правого преднатяжителя внешней петли

6

LT BLU ^*

LSA-

«Масса» пиропатрона левой боковой подушки безопасности

7

YEL ^*

LSA+

Источник питания пиропатрона левой боковой подушки безопасности

8

GRN ^*

RSA-

«Масса» пиропатрона правой боковой подушки безопасности

9

PUR ^*

RSA+

Источник питания пиропатрона правой боковой подушки безопасности

10

BLU ^*

LCA1-

«Масса» пиропатрона левой боковой шторки безопасности

11

BRN ^*

LCA1+

Источник питания пиропатрона левой боковой шторки безопасности

12

WHT ^*

LRP-

«Масса» пиротехнического преднатяжителя левого бокового ремня безопасности

13

BLU ^*

LRP+

Источник питания пиротехнического преднатяжителя левого бокового ремня безопасности

14

GRY ^*

RRP-

«Масса» преднатяжителя правого ремня безопасности

15

PNK ^*

RRP+

Источник питания пиротехнического преднатяжителя правого бокового ремня безопасности

16

LT GRN ^*

RLBC

Датчик замка заднего левого ремня безопасности

17

WHT ^*

RCBC

Датчик замка заднего центрального ремня безопасности

18

BLU ^*

RRBC

Датчик замка заднего правого ремня безопасности

19

PNK ^*

FLBC

Датчик замка левого ремня безопасности

21

WHT ^*

FRBC

Датчик замка правого ремня безопасности

23

YEL ^*

SS+

Датчик посадки пассажира на переднее сиденье

24

RED ^*

RCA1-

«Масса» пиропатрона правой боковой шторки безопасности

25

GRN ^*

RCA1+

Источник питания пиропатрона правой боковой шторки безопасности

36

BRN ^*

LBS1-

«Масса» датчика левого удара (первичного)

37

GRY ^*

LBS1+

Источник питания левого датчика бокового столкновения (первичного)

38

ORN ^*

RBS1-

«Масса» датчика правого удара (первичного)

39

BLU ^*

RBS1+

Источник питания датчика правого удара (первичного)

*:

В данной таблице цвета проводов могут отличаться.
