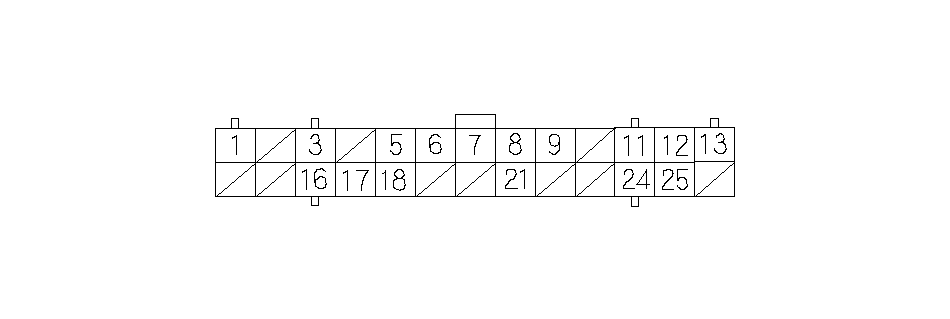

Входы и выходы 26Р разъема блока управления LKAS
|
Номер клеммы
|
Цвет провода
|
Обозначение на клемме
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|---|
|
1
|
PUR
|
IGP1
|
Питание 1 зажигания
|
Источник питания для блока управления LKAS
|
Ключ зажигания в положении ON (II): напряжение аккумулятора
Ключ зажигания в положении LOCK (0): примерно 0 В
|
|
3
|
GRY
|
EPS TX SH
|
Экранированная линия TXD
|
"Масса" для экранированной линии
|
———
|
|
5
|
LT GRN
*1
PUR
*2
|
STRB
|
Сигнал В фазы датчика угла поворота
|
Определение сигнала датчика В угла поворота рулевого колеса
|
Ключ зажигания в положении ON (II): Очень медленно поверните рулевое колесо.
Около 0-5 В по очереди
|
|
6
|
BLU
*1
ORN
*2
|
STRZ
|
Сигнал Z фазы датчика угла поворота
|
Определение сигнала датчика Z фазы угла поворота рулевого колеса
|
Ключ зажигания в положении ON (II): Очень медленно поверните рулевое колесо.
Около 0-5 В по очереди
|
|
7
|
RED
*1
GRN
*2
|
IMP
|
Питание изображения
|
Определяет источник питания для блока камеры
|
———
|
|
8
|
BLK
|
LKAS TO EPS
|
Линия передачи информации EPS
|
Посылает данные на блок управления EPS
|
———
|
|
9
|
LT GRN
|
K-LINE
|
Линия передачи информации
|
Связывается с HDS
|
———
|
|
11
|
YEL
|
LDCH
|
Высокая линия изображения CAN
|
Цепь связи (высокая) изображения CAN
|
———
|
|
12
|
WHT
|
CANH
|
Высокая линия F-CAN
|
Цепь связи (высокая) F-CAN
|
———
|
|
13
|
BLK
|
LG1
|
Логическая "масса" 1
|
"Масса" для блока управления LKAS
|
———
|
|
16
|
GRY
|
EPS RX SH
|
Экранированная линия RXD
|
"Масса" для экранированной линии
|
———
|
|
17
|
GRY
|
LKAS CAN SH
|
LD CAN экранированная линия
|
"Масса" для линии LKAS
|
———
|
|
18
|
GRN
*1
GRY
*2
|
STRA
|
Сигнал А фазы датчика угла поворота
|
Определение сигнала датчика А фазы угла поворота рулевого колеса
|
Ключ зажигания в положении ON (II): Очень медленно поверните рулевое колесо.
Около 0-5 В по очереди
|
|
21
|
WHT
|
EPS TO LKAS
|
Линия передачи информации EPS
|
Получает данные с блока управления EPS
|
Ключ зажигания в положении ON (II): напряжение аккумулятора
Ключ зажигания в положении LOCK (0): примерно 0 В
|
|
24
|
BRN
|
LDCL
|
Низкая линия изображения CAN
|
Цепь связи (низкая) изображения CAN
|
———
|
|
25
|
RED
|
CANL
|
Низкая линия F-CAN
|
Цепь связи (низкая) F-CAN
|
———
|
|
*1:
|
Автомобиль с ЛРК
|
|
*2:
|
Автомобиль с ПРК
|
