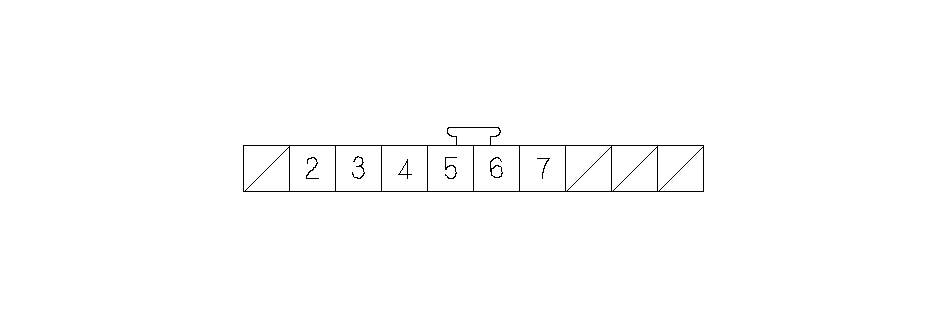

Входы и выходы разъема 10Р камеры LKAS
|
Номер клеммы
|
Цвет провода
|
Обозначение на клемме
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|---|
|
2
|
BLK
|
LG2
|
Логическая "масса"
|
"Масса" цепи блока камеры
|
———
|
|
3
|
RED
|
LDCL
|
Низкая линия изображения CAN
|
Цепь связи (низкая) изображения CAN
|
———
|
|
4
|
GRN
|
LDCH
|
Высокая линия изображения CAN
|
Цепь связи (высокая) изображения CAN
|
———
|
|
5
|
BRN
|
IGP
|
Питание зажигания
|
Источник питания для блока камеры
|
Ключ зажигания в положении ON (II): напряжение аккумулятора
Ключ зажигания в положении LOCK (0): примерно 0 В
|
|
6
|
ORN
|
IMP
|
Питание изображения
|
Определяет источник питания для блока камеры
|
———
|
|
7
|
LT BLU
|
K-LINE
|
Линия передачи информации
|
Связывается с HDS
|
———
|
