Блок адаптивного круиз-контроля (ACC)

Блок адаптивного круиз-контроля (ACC) получает информацию от внешних датчиков и переключателей, которые подсоединены к их соответствующим блокам управления.

Рабочий диапазон ACC:

Диапазог скорости 30-180 км/ч
Установка дистанции от впереди идущего автомобиля 1,0-2,0 секунды
Макс. торможение 0,30 G

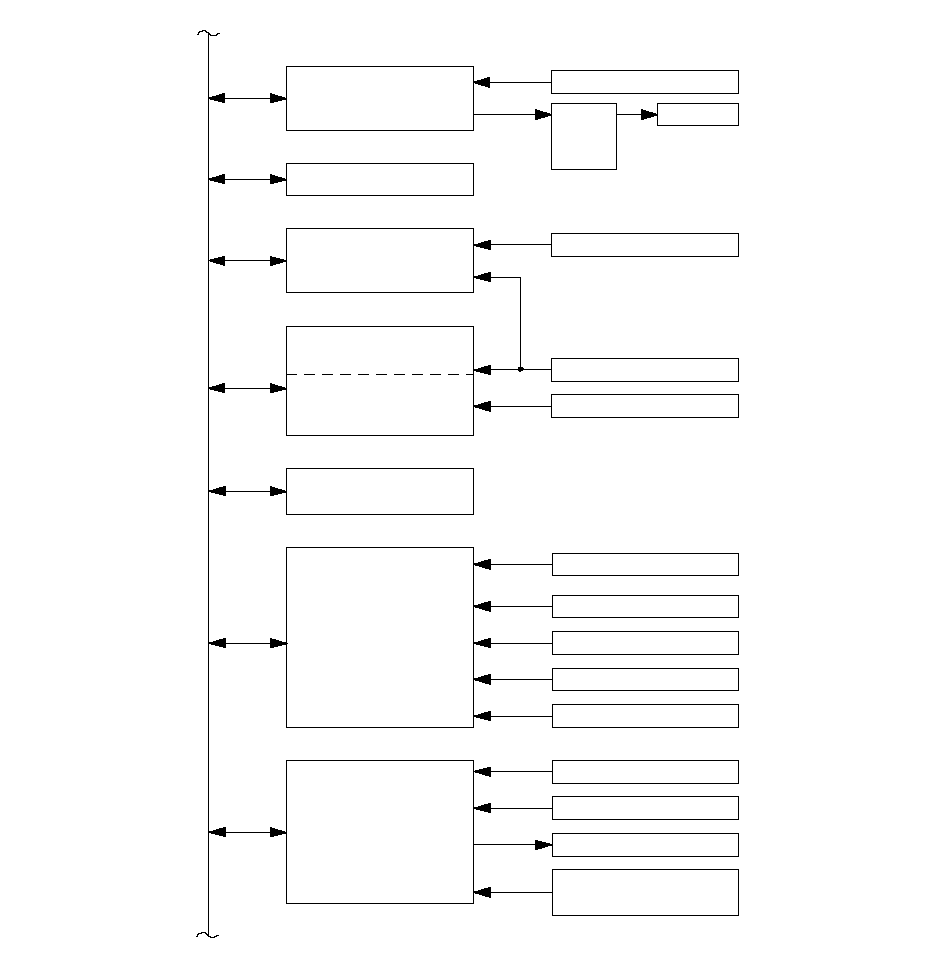

Блок АСС

Модуль управления приборами

Блок ECM/PCM

Радар миллиметровых волн

Датчик угла поворота рулевого колеса

Датчик скорости вращения колеса

Переключатель CANCEL

Переключатель SET/DECEL

Переключатель RES/ACCEL

Переключатель дистанция/LKAS

Позиционный датчик педали тормоза

Переключатель блокиратора

ETCS

F-CAN (Быстрая мультиплексная сеть)

Реле
адаптивного
круиз
контроля
(ACC)

Камера LKAS

компьютером EPS

Блок управления LKAS

Датчик угловой скорости и
поперечного ускорения
автомобиля

Датчик давления главного цилиндра
Привод тормоза
датчик давления тормозной жидкости

·
·
·

Датчик частоты вращения
коленчатого вала

Индикатор АСС
Мультиинформационный дисплей (MID)
Зуммер
Индикатор LKAS
Индикатор EPS

·
·
·
·
·

Блок модулятора давления VSA,

Главный выключатель

Стоп-сигналы

}
