Входы и выходы системы адаптивного круиз-контроля (ACC)
|

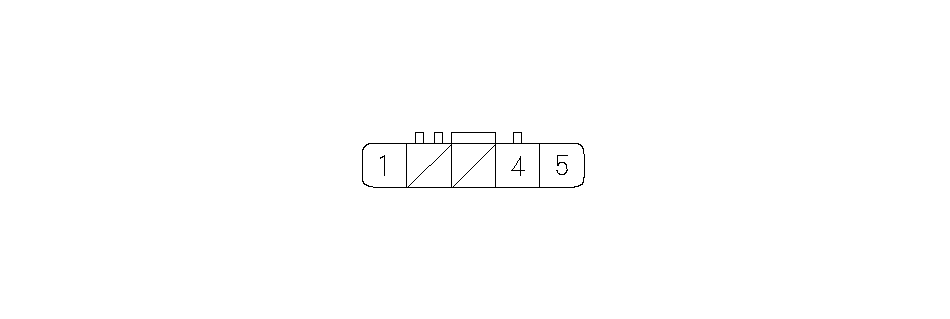

Номер клеммы
|
Цвет провода
|
Обозначение на клемме
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|---|
|
1
|
BLU
|
IG1
|
Сигнал зажигания
|
Источник питания для радара миллиметровых волн
|
Ключ зажигания в положении ON (II): напряжение аккумулятора
Ключ зажигания в положении LOCK (0): примерно 0 В
|
|
4
|
BLK
|
GND
|
"Масса"
|
"Масса" для радара миллиметровых волн
|
———
|
|
5
|
BLU
|
M/R TRX
|
Линия передачи информации радара миллиметровых волн
|
Свяжитесь с блоком АСС
|
Ключ зажигания в положении ON (II): напряжение аккумулятора
Ключ зажигания в положении LOCK (0): примерно 0 В
|
