Входные и выходные сигналы блока управления отопителем

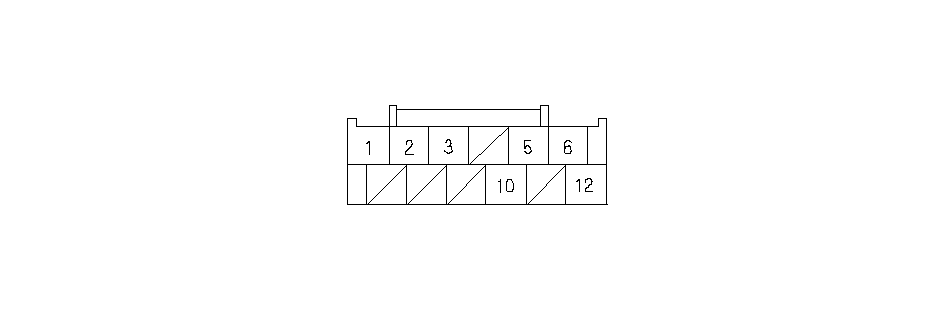

РАЗЪЕМ В
|
Гнездо
|
Цвет провода
|
Сигнал
|
|
|---|---|---|---|
|
1
|
PNK
|
B-CAN HI
|
Вход/Выход
|
|
2
|
BLU
|
B-CAN LO
|
Вход/Выход
|
|
3
|
BLK
|
"МАССА" (G401)
|
ВЫХОД
|
|
5
|
YEL
|
КОНТРОЛЬ ТРАНЗИСТОРА ПИТАНИЯ
|
ВЫХОД
|
|
6
|
BLU
|
ОБРАТНАЯ СВЯЗЬ ВЕНТИЛЯТОРА
|
ВХОД
|
|
10
|
RED
|
ДАТЧИК ОБЩЕЙ "МАССЫ"
|
ВХОД
|
|
12
|
BLK
|
ПОТЕНЦИАЛ 5 В
|
ВЫХОД
|
