Входные и выходные сигналы блока климат-контроля

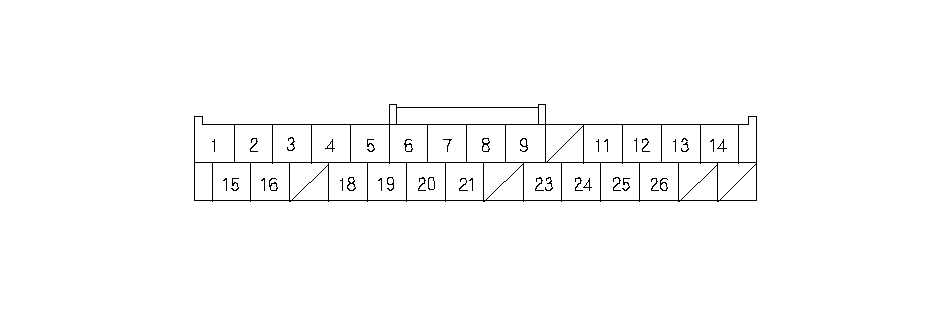

РАЗЪЕМ А
|
Гнездо
|
Цвет провода
|
Сигнал
|
|
|---|---|---|---|
|
1
|
LT GRN
|
РЕЖИМ ПОДАЧИ ГОРЯЧЕГО ВОЗДУХА В СМЕСИТЕЛЕ ВОЗДУХА СО СТОРОНЫ ПАССАЖИРА
|
ВЫХОД
|
|
2
|
WHT
|
РЕЖИМ ПОДАЧИ ХОЛОДНОГО ВОЗДУХА В СМЕСИТЕЛЕ ВОЗДУХА СО СТОРОНЫ ПАССАЖИРА
|
ВЫХОД
|
|
3
|
PUR
|
СВЕЖИЙ
|
ВЫХОД
|
|
4
|
LT BLU
|
РЕЖИМ ПОДАЧИ ХОЛОДНОГО ВОЗДУХА В СМЕСИТЕЛЕ ВОЗДУХА СО СТОРОНЫ ВОДИТЕЛЯ
|
ВЫХОД
|
|
5
|
ORN
|
РЕЦИРКУЛЯЦИЯ
|
ВЫХОД
|
|
6
|
PNK
|
РЕЖИМ ПОДАЧИ ГОРЯЧЕГО ВОЗДУХА В СМЕСИТЕЛЕ ВОЗДУХА СО СТОРОНЫ ВОДИТЕЛЯ
|
ВЫХОД
|
|
7
|
WHT
|
РЕЖИМ ВЕНТИЛЯЦИИ
|
ВЫХОД
|
|
8
|
GRN
|
РЕЖИМ ОБДУВА СТЕКЛА ГОРЯЧИМ ВОЗДУХОМ
|
ВЫХОД
|
|
9
|
LT GRN
|
IG2 (Силовой)
|
ВХОД
|
|
11
|
LT GRN
|
ПОТЕНЦИАЛ РЕЖИМА
|
ВХОД
|
|
12
|
PNK
|
ПОТЕНЦИАЛ РЕЦИРКУЛЯЦИИ
|
ВХОД
|
|
13
|
YEL
|
ПОТЕНЦИАЛ СМЕСИТЕЛЯ ВОЗДУХА СО СТОРОНЫ ПАССАЖИРА
|
ВХОД
|
|
14
|
GRY
|
ПОТЕНЦИАЛ СМЕСИТЕЛЯ ВОЗДУХА СО СТОРОНЫ ВОДИТЕЛЯ
|
ВХОД
|
|
15
|
ORN
|
ПОДСВЕТКА (-) (LED)
|
ВЫХОД
|
|
16
|
RED
|
ПОДСВЕТКА (-) (BULB)
|
ВЫХОД
|
|
18
|
GRY
|
ПОДСВЕТКА (+)
|
ВХОД
|
|
19
|
RED
|
ДИСПЛЕЙ (CLK)
|
ВЫХОД
|
|
20
|
PUR
|
ДИСПЛЕЙ (SI)
|
ВХОД
|
|
21
|
GRN
|
ДАТЧИК ДАВЛЕНИЯ КОНДИЦИОНЕРА
|
ВХОД
|
|
23
|
BRN
|
ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ
|
ВЫХОД
|
|
24
|
BLU
|
ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА
|
ВЫХОД
|
|
25
|
PUR
|
ДАТЧИК СОЛНЕЧНОГО СВЕТА
|
ВЫХОД
|
|
26
|
LT BLU
|
ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ АВТОМОБИЛЯ
|
ВЫХОД
|
