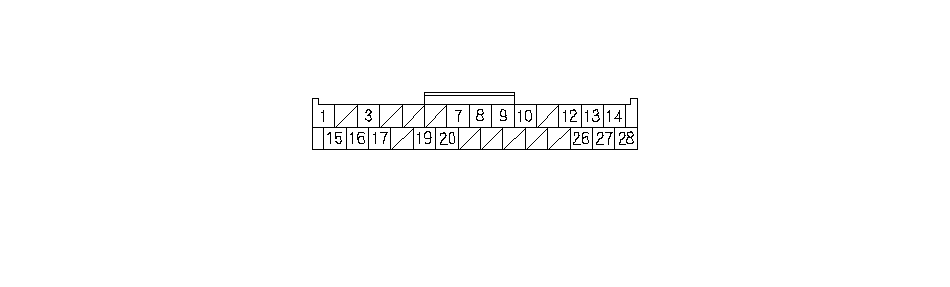

Входные и выходные сигналы компьютера рулевого управления с электроусилителем (EPS) на разъеме D (28-клеммный)
|
Номер клеммы
|
Цвет провода
|
Символ клеммы(Наименование)
|
Описание
|
Сигнал
|
||
|---|---|---|---|---|---|---|
|
1
|
WHT
|
CAN-H (CAN-HI)
|
CAN мультиплексная сеть
|
———
|
||
|
3
|
YEL
*1
BLU/RED
*2
|
NEP (импульс частоты вращения двигателя)
|
Определяет сигнал оборотов двигателя
|
При работающем двигателе: импульсы
|
||
|
7
|
ORN
|
SCS (Сигнал проверки)
|
Определяет сигнал от разъема проверки функционирования
|
———
|
||
|
8
|
LT GRN
|
VS 2 (датчик напряжения 2)
|
Определяет сигнал от датчика момента
|
———
|
||
|
9
|
RED
|
PVF (падение напряжения)
|
Питает датчик момента
|
———
|
||
|
10
|
PNK
|
VS 1 (датчик напряжения 1)
|
Определяет сигнал от датчика момента
|
———
|
||
|
12
|
PNK
|
S1 (сигнал 1)
|
Определяет датчик наклона электродвигателя
|
———
|
||
|
13
|
BLU
|
R1 (датчик 1 наклона электродвигателя EPS)
|
Определяет датчик наклона электродвигателя
|
———
|
||
|
14
|
BRN
|
H-S2 (сигнал 2)
|
Определяет датчик наклона электродвигателя
|
———
|
||
|
15
|
RED
|
CAN-L (CAN-LO)
|
CAN мультиплексная сеть
|
———
|
||
|
16
|
WHT
*1
GRY
*2
|
IG1 (Система зажигания 1)
|
Питание для включения системы
|
При включенном зажигании (в положении II): напряжение аккумуляторной батареи
|
||
|
17
|
LT BLU
|
K-LINE (разъем получения информации)
|
Связывается с HDS
|
При разрыве в цепи сервисного проверочного сигнала: примерно 5,0 В
|
||
|
19
*3
|
WHT
|
LKAS-TXD
|
Связь с блоком управления LKAS
|
При включенном зажигании в положение ON (II): напряжение аккумуляторной батареи
|
||
|
20
*3
|
BLU
*1
BLK
*2
|
LKAS-RXD
|
Связь с блоком управления LKAS
|
При включенном зажигании в положение ON (II): напряжение аккумуляторной батареи
|
||
|
26
|
GRN
|
S3 (сигнал 3)
|
Определяет датчик наклона электродвигателя
|
———
|
||
|
27
|
PNK
|
R2 (датчик 2 наклона электродвигателя EPS)
|
Определяет датчик наклона электродвигателя
|
———
|
||
|
28
|
BLU
|
H-S4 (сигнал 4)
|
Определяет датчик наклона электродвигателя
|
———
|
||
|
*1:
|
Автомобиль с ЛРК
|
|
*2:
|
Автомобиль с ПРК
|
|
*3:
|
С LKAS
|
