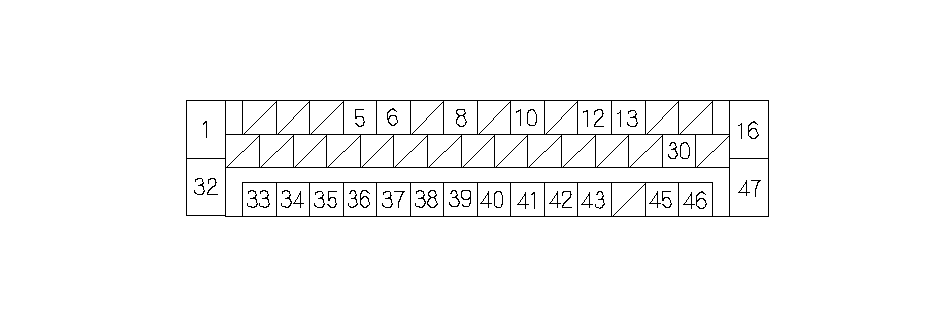

Входы и выходы 47P разъема блока управления-модулятора VSA
ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора около 12 В.
|
Номер клеммы
|
Цвет провода
|
Обозначение на клемме
|
Описание
|
Сигнал
|
|---|---|---|---|---|
|
1
|
RED
|
MR+B
|
Напряжение питания реле включения электродвигателя
|
Напряжения аккумулятора во всех случаях
|
|
5
|
ORN
|
SVCC
|
Источник питания датчика угла поворота рулевого колеса
|
При включенном зажигании (в положении II): примерно 5,0 В
|
|
6
*1
|
GRN
|
BRK DIAG
|
Определяет реле АСС
|
При нажатии педали тормоза или включении тормоза адаптивного круиз-контроля (ACC): напряжение аккумулятора
|
|
8
|
WHT
|
IG1
|
Питание для включения системы
|
При включенном зажигании в положение ON (II): напряжение аккумулятора
|
|
10
|
LT BLU
|
K-LINE
|
Соединение с системой HDS
|
———
|
|
12
|
WHT
|
CAN-H
|
Используется для связи с F-CAN
|
|
|
13
|
RED
|
CAN-L
|
Используется для связи с F-CAN
|
|
|
16
|
BLK
|
GND
|
"Масса" блока управления-модулятора VSA (с системой VSA)
|
Все время меньше 0,5 В
|
|
30
|
BLU
|
STR-Z
|
Передача сигнала датчика угла поворота рулевого колеса
|
———
|
|
32
|
WHT
|
FSR +B
|
Питание аварийного реле отключения системы
|
Напряжения аккумулятора во всех случаях
|
|
33
|
PUR
|
FR-GND
|
Передача сигнала датчика угловой скорости правого переднего колеса
|
———
|
|
34
|
LT GRN
|
FR +B
|
Передача сигнала датчика угловой скорости правого переднего колеса
|
|
|
35
*1
|
BLU
|
BRK LAMP
|
Управляет реле АСС
|
При включенном зажигании в положение ON (II): напряжение аккумулятора
|
|
*1:
|
С TSA
|
|
Номер клеммы
|
Цвет провода
|
Обозначение на клемме
|
Описание
|
Сигнал
|
|---|---|---|---|---|
|
36
|
BLU
|
RL +B
|
Передача сигнала датчика угловой скорости левого заднего колеса
|
———
|
|
37
|
RED
|
RL-GND
|
Передача сигнала датчика угловой скорости левого заднего колеса
|
|
|
38
|
LT GRN
|
STR-B
|
Передача сигнала датчика угла поворота рулевого колеса
|
|
|
39
|
RED
|
WEN
|
Определяет сигнал, позволяющий записывать данные
|
|
|
40
|
BRN
|
SGND
|
Заземление датчика угла поворота рулевого колеса
|
|
|
41
|
GRN
|
STR-A
|
Передача сигнала датчика угла поворота рулевого колеса
|
|
|
42
|
PUR
|
FR-GND
|
Передача сигнала датчика угловой скорости правого заднего колеса
|
|
|
43
|
PNK
|
RR +B
|
Передача сигнала датчика угловой скорости правого заднего колеса
|
|
|
45
|
ORN
|
FL +B
|
Передача сигнала датчика угловой скорости левого переднего колеса
|
|
|
46
|
GRN
|
FL-GND
|
Передача сигнала датчика угловой скорости левого переднего колеса
|
|
|
47
|
BLK
|
MR-GND
|
Соединяет с "массой" электродвигатель гидронасоса
|
Все время меньше 0,5 В
|
