Замена шланга охладителя рабочей жидкости (ATF)

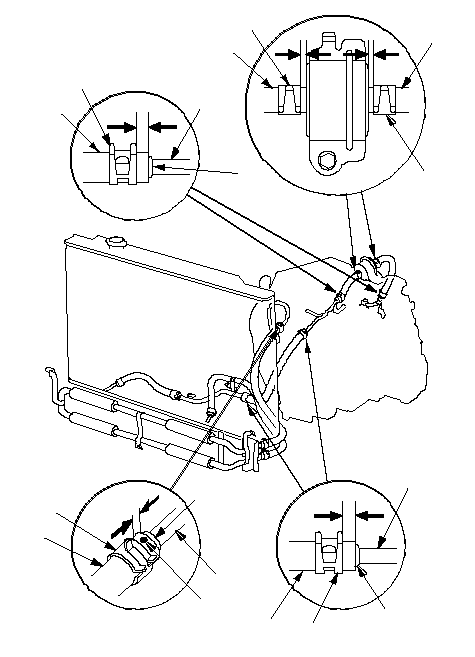

Подвиньте шланги охладителя/фильтра ATF (А) на фильтр ATF(В) до касания с корпусом фильтра и закрепите их фиксаторами (С) на расстоянии 6-8 мм (D) от корпуса фильтра.

Двигайте шланги охладителя/фильтра ATF (E) над трубопроводами охладителя ATF (F), пока конец шланга не соприкоснется с выпуклостью (G), и закрепите шланги зажимами (Н) на расстоянии 6-8 мм (I) от конца шланга.

Двигайте подводящий шланг охладителя ATF (J) над подводящими трубопроводами охладителя ATF (K), пока конец шланга не соприкоснется с выпуклостью (L), и закрепите его фиксатором (M) на расстоянии 6-8 мм (N) от конца шланга.

Подвиньте выпускного шланга охладителя ATF (О) с розовым концом (Р) над выпускным трубопроводом охладителя ATF (Q), пока конец шланга не соприкоснется с выпуклостью (R), и закрепите его фиксатором (S) на расстоянии 6-8 мм (T) от конца шланга.

Подвиньте шланг охладителя ATF (А) над трубопроводом охладителя ATF (В), пока конец шланга не соприкоснется с выпуклостью (С), и закрепите его фиксатором (D) на расстоянии 2-4 мм (Е) от конца шланга.

Двигайте шланг охладителя ATF (F) над трубопроводом охладителя ATF (G), пока конец шланга не соприкоснется с выпуклостью (H), и закрепите его зажимом (I) на расстоянии 6-8 мм (J) от конца шланга.

Подвиньте шланг охладителя ATF (K) с желтой точкой (L) над трубопроводом охладителя ATF (М), пока конец шланга не соприкоснется с выпуклостью (N), и закрепите его фиксатором (О) на расстоянии 2-4 мм (Р) от конца шланга.

Установите шланг теплообменника (Q) в хомут (R) по метке (S).

Двигайте шланги охладителя ATF (T) с синей меткой (U) над трубопроводами охладителя ATF (V), пока конец шланга не соприкоснется с выпуклостью (W), и закрепите шланги зажимами (X) на расстоянии 6-8 мм (Y) от конца шланга.
