    • Поиск неисправностей по кодам (DTC): P2138

    Применимость для следующих годов выпуска и кузовов: 2009, CU2
    DTC P2138:
     Неправильная корелляция напряжения датчика положения педали акселератора (АРР) А и В (датчика положения дросельной заслонки D/E)
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Выжмите педаль акселератора до пола.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2138?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт или надежность крепления клемм в датчике АРР и блоке управления ECM/PCM.■
    1. Проверьте сенсор АPР SENSOR-А И АPР SENSOR-В в списке данных при помощи диагностического прибора HDS.
    Имеют ли они одинаковое напряжение?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Перейдите к Этап 12 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.

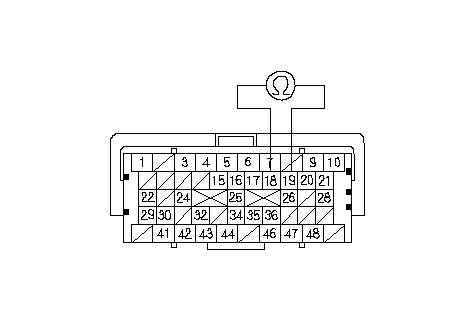

    1. Проверьте неразрывность провода между клеммами А18 и А19 разъема компьютера ЕСМ/РСМ.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Перейдите к Этап 22 .
    1. Отсоедините 6-контактный разъем датчика АРР.
    1. Проверьте неразрывность провода между клеммами А18 и А19 разъема компьютера ЕСМ/РСМ.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание проводов между клеммами разъема блока ECM/PCM A18 (APSA линия) и A19 (APSB линия), затем перейдите к Этап 14 .
    НЕТ -
    Перейдите к Этап 13 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Выжмите педаль акселератора до пола.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2138?
    ДА -
    Проверьте качество контакта и надежность крепления клемм на датчике A/B АРР и блоке управления ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Снова соедините все разъемы.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Выжмите педаль акселератора до пола.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2138?
    ДА -
    Проверьте контакт или надежность крепления клемм на A/B датчике АРР и блоке управления ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 24 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
