Поиск неисправностей по кодам (DTC): P2127

Применимость для следующих годов выпуска и кузовов: 2009, CU2

DTC P2127:

Низкое напряжение в цепи датчика положения педали акселератора В (АРР) (датчике положения дроссельной заслонки Е)

ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.

Включите зажигание, повернув ключ в положение ON (II).

Проверьте датчик положения педали акселератора APP SENSOR-В в списке данных DATA LIST при помощи диагностического прибора HDS.

Имеется ли напряжение 0,2 В или ниже?

ДА	-	Перейдите к Этап 3 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт или надежность крепления клемм в В датчике АРР и блоке управления ECM/PCM.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 6-контактный разъем датчика АРР.

Включите зажигание, повернув ключ в положение ON (II).

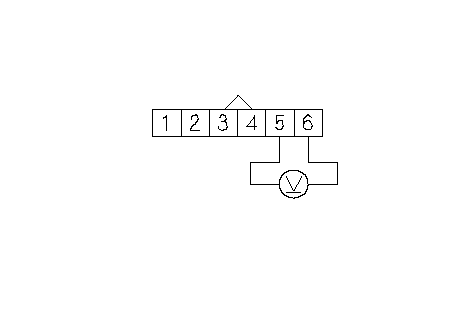

Измерьте напряжение между клеммами № 5 и № 6 6Р разъема датчика APP.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Перейдите к Этап 17 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.

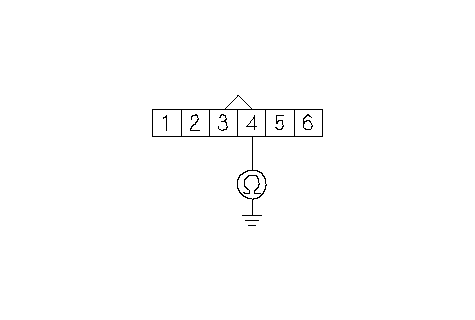

Проверьте неразрывность соединения между клеммой № 4 6Р разъема датчика АРР и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните короткое замыкание в цепи между блоком ECM/PCM (A19) и датчиком В APP, затем перейдите к Этап 24 .
НЕТ	-	Перейдите к Этап 11 .

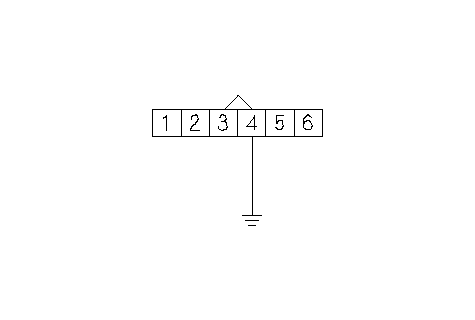

Соедините проводом-перемычкой клемму № 4 6Р разъема APP с "массой" кузова.

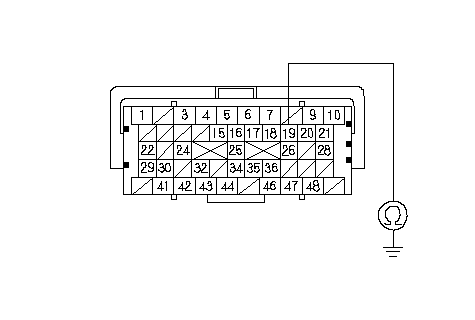

Проверьте неразрывность провода между клеммой А19 разъема компьютера ЕСМ/РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 13 .
НЕТ	-	Устраните разрыв в проводе между блоком ECM/PCM (A19) и датчиком В APP, затем перейдите к Этап 24 .

Заново подсоедините 49P разъем А блока ЕСМ/РСМ.

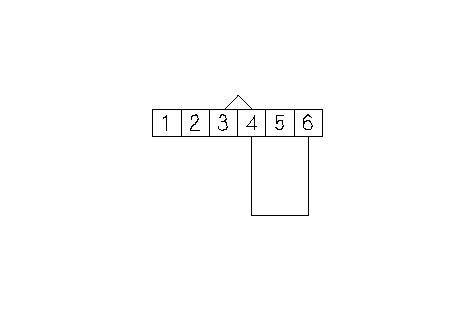

Соедините клеммы № 4 и №6 6Р разъема датчика АРР с помощью провода-перемычки.

Включите зажигание, повернув ключ в положение ON (II).

Проверьте датчик положения педали акселератора APP SENSOR-В в списке данных DATA LIST при помощи диагностического прибора HDS.

Имеется ли напряжение 0,2 В или ниже?

ДА	-	Перейдите к Этап 29 .
НЕТ	-	Перейдите к Этап 22 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.

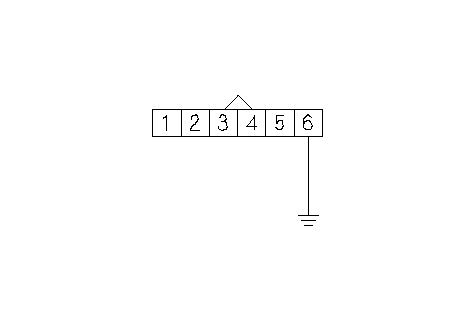

Соедините проводом-перемычкой клемму № 6 6Р разъема APP с "массой" кузова.

Проверьте неразрывность провода между клеммой A25 разъема компьютера ЕСМ/РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 30 .
НЕТ	-	Устраните разрыв в проводе между блоком ECM/PCM (A25) и датчиком APP В, затем перейдите к Этап 24 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Замените модуль педали акселератора.

Снова соедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.

Проведите процедуры программирования блока ECM/PCM в режиме холостого хода.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P2127?

ДА	-	Проверьте качество контакта и надежность крепления клемм в датчике В АРР и блоке управления ECM/PCM, затем перейдите к Этап 1 .
НЕТ	-	Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Снова соедините все разъемы.

Обновите программное обеспечение блока ЕСМ/РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок ЕСМ/РСМ. .

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P2127?

ДА	-	Проверьте контакт или надежность крепления клемм в В датчике АРР и блоке управления ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем проведите повторную проверку. Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
