    • Поиск неисправностей по кодам (DTC): P2122

    Применимость для следующих годов выпуска и кузовов: 2009, CU2
    DTC P2122:
     Низкое напряжение в цепи датчика положения педали акселератора А (АРР) (датчике положения дроссельной заслонки D)
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте датчик АРР SENSOR A в списке данных DATA LIST при помощи диагностического прибора HDS.
    Имеется ли напряжение 0,2 В или ниже?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт или надежность крепления клемм в датчике А АРР и блоке управления ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 6-контактный разъем датчика АРР.
    1. Включите зажигание, повернув ключ в положение ON (II).

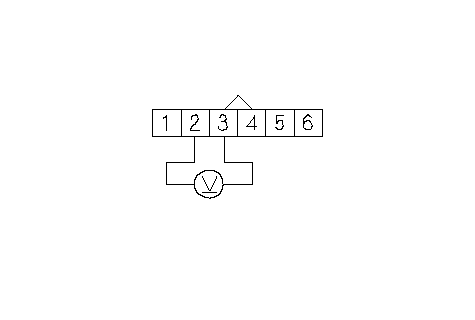

    1. Измерьте напряжение между клеммами № 2 и № 3 6Р разъема датчика APP.
    Напряжение примерно равно 5 В?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Перейдите к Этап 17 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 44P разъем А модуля ЕСМ/РСМ.

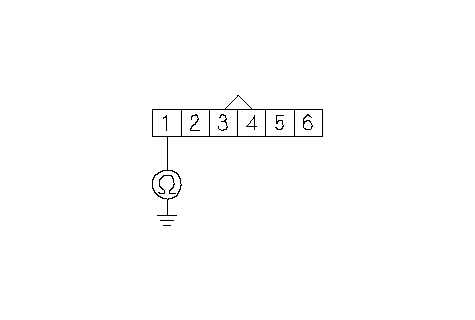

    1. Проверьте неразрывность соединения между клеммой № 1 6Р разъема датчика АРР и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание в цепи между блоком ECM/PCM (A18) и датчиком A APP, затем перейдите к Этап 24 .
    НЕТ -
    Перейдите к Этап 11 .

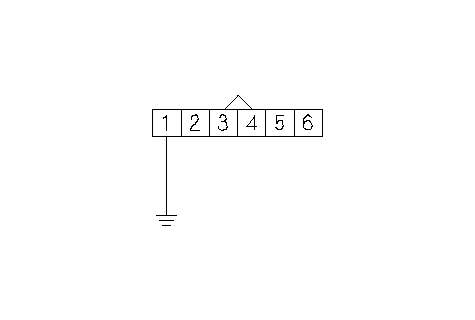

    1. Соедините проводом-перемычкой клемму № 1 6Р разъема APP с "массой" кузова.

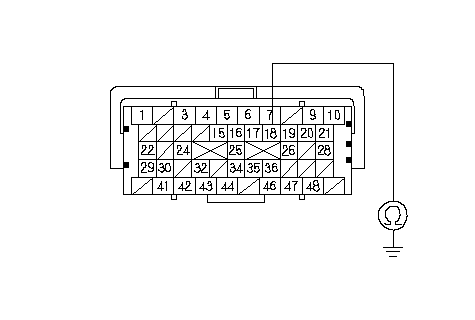

    1. Проверьте неразрывность провода между клеммой А18 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 13 .
    НЕТ -
    Устраните разрыв в проводе между блоком ECM/PCM (A18) и датчиком APP А, затем перейдите к Этап 24 .
    1. Заново подсоедините 49P разъем А блока ЕСМ/РСМ.

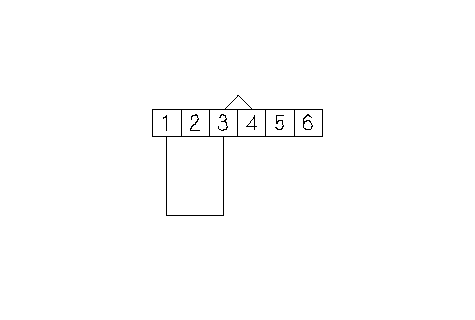

    1. Соедините клеммы № 1 и №3 6Р разъема датчика АРР с помощью провода-перемычки.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте датчик АРР SENSOR A в списке данных DATA LIST при помощи диагностического прибора HDS.
    Имеется ли напряжение 0,2 В или ниже?
    ДА -
    Перейдите к Этап 29 .
    НЕТ -
    Перейдите к Этап 22 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.

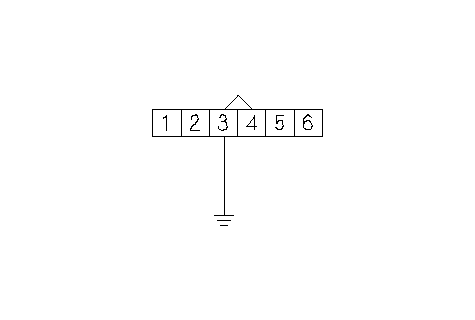

    1. Соедините проводом-перемычкой клемму № 3 6Р разъема APP с "массой" кузова.

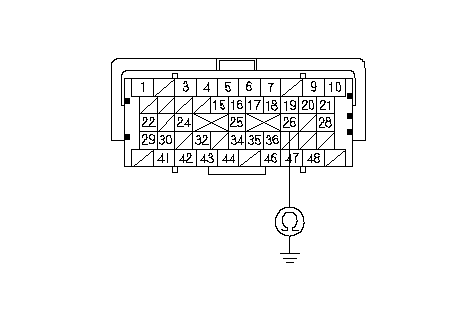

    1. Проверьте неразрывность цепи между клеммой A26 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 30 .
    НЕТ -
    Устраните разрыв в проводе между блоком ECM/PCM (A26) и датчиком APP А, затем перейдите к Этап 24 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2122?
    ДА -
    Проверьте качество контакта и надежность крепления клемм в датчике А АРР и блоке управления ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снова соедините все разъемы.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P2122?
    ДА -
    Проверьте качество контакта и надежность крепления клемм в датчике А АРР и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем проведите повторную проверку. Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
