Поиск неисправностей по кодам (DTC): P0720

Применимость для следующих годов выпуска и кузовов: 2009, CU2

DTC P0720:

Неисправность в цепи датчика частоты вращения коленчатого вала

ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.

Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3,000 об/мин (мин ^-1 ) без нагрузки (в нейтральном положении механической КП) до включения вентилятора радиатора и дайте ему работать на холостом ходу.

Совершите непродолжительную пробную поездку.

Проверьте SHAFT SPD вала С в списке данных DATA LIST при помощи диагностической системы HDS.

Показывается ли скорость автомобиля?

ДА	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта и надежность крепления клемм датчика частоты вращения вторичного вала (промежуточного вала) и блока ECM/PCM.
НЕТ	-	Перейдите к Этап 4 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 3Р разъем датчика частоты вращения вторичного вала.

Включите зажигание, повернув ключ в положение ON (II).

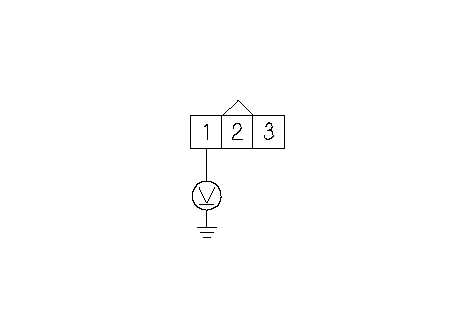

Измерьте напряжение между клеммой № 1 3Р разъема датчика частоты вращения вторичного вала (промежуточного вала) и "массой" кузова.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Устраните разрыв провода между компьютером ECM (C13) и датчиком частоты вращения вторичного вала (промежуточного вала), затем перейдите к Этап 18 .

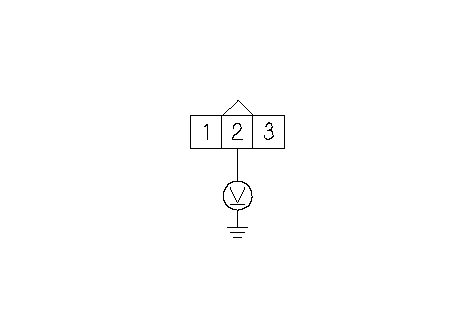

Измерьте напряжение между клеммой № 2 3Р разъема датчика частоты вращения вторичного вала (промежуточного вала) и "массой" кузова.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 9 .
НЕТ	-	Перейдите к Этап 10 .

Измерьте напряжение между клеммами № 1 и № 3 3Р разъема датчика частоты вращения вторичного вала (промежуточного вала).

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 16 .
НЕТ	-	Устраните разрыв провода между компьютером ECM (C14) и датчиком частоты вращения вторичного вала (промежуточного вала), затем перейдите к Этап 18 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (49P) блока управления ЕСМ/РСМ.

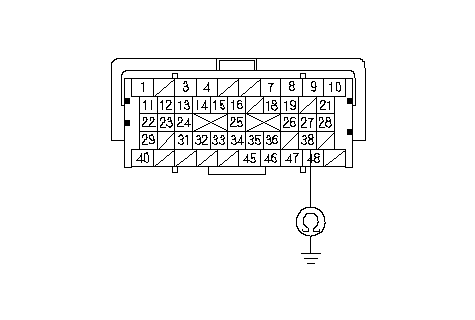

Проверьте неразрывность провода между клеммой В38 разъема компьютера ЕСМ/РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните короткое замыкание между компьютером ECM (B38) и датчиком частоты вращения вторичного вала (промежуточного вала), затем перейдите к Этап 18 .
НЕТ	-	Перейдите к Этап 14 .

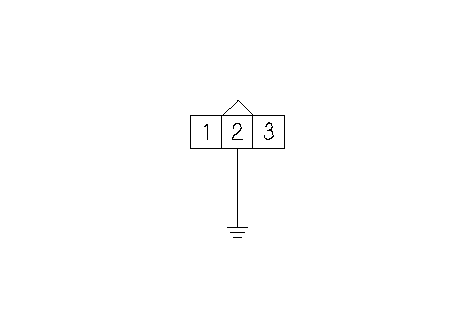

Соедините клемму № 2 разъема 3P датчика частоты вращения вторичного вала (промежуточного вала) с "массой" кузова с помощью провода-перемычки.

Проверьте неразрывность провода между клеммой В38 разъема компьютера ЕСМ/РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 25 .
НЕТ	-	Устраните разрыв провода между компьютером ECM (B38) и датчиком частоты вращения вторичного вала (промежуточного вала), затем перейдите к Этап 18 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Замените датчик частоты вращения коленчатого вала.

Снова соедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.

Проведите процедуры программирования блока ECM/PCM в режиме холостого хода.

Выполните пробную поездку при следующих условиях:
- Температура охлаждающей жидкости двигателя (датчик 1 ECT) выше 80 °C
- Включена 5-ая передача
- Обороты двигателя (ENGINE SPEED) 2000-3000 об/мин (мин ^-1 )
- Двигайтесь в течение нескольких минут, затем замедлите движение (с полностью закрытой дроссельной заслонкой) в течение 5 секунд

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0720?

ДА	-	Проверьте качество контакта и надежность крепления клемм датчика частоты вращения вторичного вала (промежуточного вала) и блока ECM/PCM, затем перейдите к Этап 1
НЕТ	-	Перейдите к Этап 24 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0720 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 23 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если выводится сообщение FAILED, проверьте качество контакта или крепления клемм в датчике вращения вторичного вала (промежуточного вала) и компьютере ЕСМ, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 22 .

Снова соедините все разъемы.

Обновите программное обеспечение блока ЕСМ/РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок ЕСМ/РСМ. .

Выполните пробную поездку при следующих условиях:
- Температура охлаждающей жидкости двигателя (датчик 1 ECT) выше 80 °C
- Включена 5-ая передача
- Обороты двигателя (ENGINE SPEED) 2000-3000 об/мин (мин ^-1 )
- Двигайтесь в течение нескольких минут, затем замедлите движение (с полностью закрытой дроссельной заслонкой) в течение 5 секунд

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0720?

ДА	-	Проверьте качество контакта и надежность крепления клемм датчика частоты вращения вторичного вала (промежуточного вала) и блока ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 27 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 29 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0720 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 28 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если на экран выводится сообщение FAILED, проверьте качество контакта и надежность крепления клемм в датчике вращения коленчатого вала и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 27 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 27 .
