    • Поиск неисправностей по кодам DTC: P0533

    Применимость для следующих годов выпуска и кузовов: 2009, CU2
    DTC P0533:
     Высокое напряжение в цепи датчика давления кондиционера
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Запустите двигатель и дайте ему работать на холостом ходу.
    1. Включите выключатель отопителя (ON).
    1. Включите выключатель кондиционера (ON).
    1. Проверьте A/C PRESSURE SENSOR (датчик давления кондиционера) в меню DATA LIST (списке данных) с помощью HDS.
    Напряжение равно приблизительно 4,75 В или выше?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта или ослабление крепления клемм датчика давления кондиционера воздуха и блока ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 3Р разъем датчика давления кондиционера.

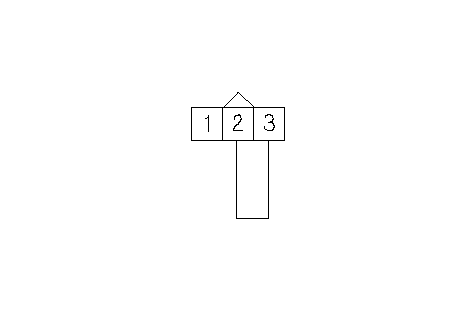

    1. Соедините клеммы № 2 и № 3 разъема 3Р датчика давления кондиционера проводом-перемычкой.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте A/C PRESSURE SENSOR (датчик давления кондиционера) в меню DATA LIST (списке данных) с помощью HDS.
    Напряжение равно приблизительно 4,75 В или выше?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Перейдите к Этап 22 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снимите провод-перемычку с 3Р разъема датчика давления кондиционера.
    1. Включите зажигание, повернув ключ в положение ON (II).

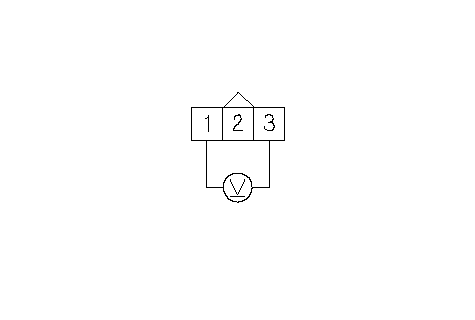

    1. Измерьте напряжение между клеммами № 1 и № 3 3Р разъема датчика давления кондиционера.
    Напряжение примерно равно 5 В?
    ДА -
    Перейдите к Этап 14 .
    НЕТ -
    Перейдите к Этап 18 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.

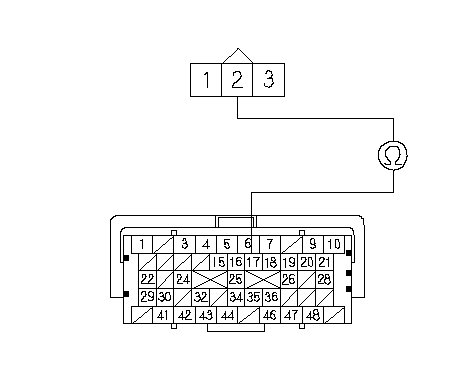

    1. Проверьте неразрывность соединения между клеммой № 2 3Р разъема датчика давления кондиционера и клеммой A17 разъема блока ECM/PCM.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 32 .
    НЕТ -
    Устраните разрыв провода между компьютером ECM/PCM (A17) и датчиком давления кондиционера, затем перейдите к Этап 24 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.

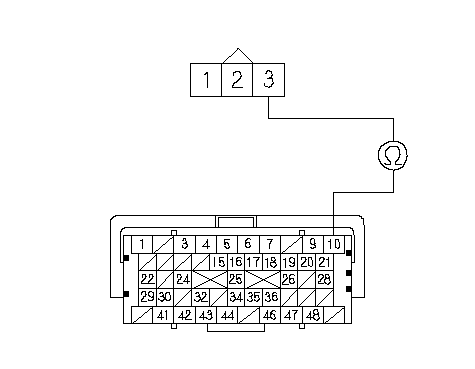

    1. Проверьте неразрывность соединения между клеммой № 3 3Р разъема датчика давления кондиционера и клеммой A10 разъема блока ECM/PCM.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 32 .
    НЕТ -
    Устраните разрыв провода между компьютером ECM/PCM (A10) и датчиком давления кондиционера, затем перейдите к Этап 24 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Замените датчик давления кондиционера.
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Запустите двигатель и дайте ему работать на холостом ходу.
    1. Включите выключатель отопителя (ON).
    1. Включите выключатель кондиционера (ON).
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Код DTC P0533 появился на экране?
    ДА -
    Проверьте качество контакта и надежность крепления клемм в датчике давления кондиционера и блоке ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Снова соедините все разъемы.
    1. Запустите двигатель и дайте ему работать на холостом ходу.
    1. Включите выключатель отопителя (ON).
    1. Включите выключатель кондиционера (ON).
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Код DTC P0533 появился на экране?
    ДА -
    Проверьте качество контакта или ослабление крепления клемм датчика давления кондиционера воздуха и блока ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 33 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
