    • Поиск неисправностей по кодам (DTC): P0365

    Применимость для следующих годов выпуска и кузовов: 2009, CU2
    DTC P0365:
     Отсутствует сигнал цепи датчика СМР В
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Запустите двигатель.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0365?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте плохое качество контакта или ослабление крепления клемм сенсора В CМР и блока ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 3Р разъем датчика СМР В.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Измерьте напряжение между клеммой № 3 3Р разъема датчика СМР В и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв в проводе между датчиком В CМP и главным реле 1 модуля PGM-FI, затем перейдите к Этап 18 .

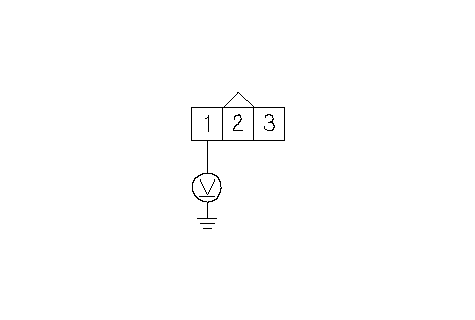

    1. Измерьте напряжение между клеммой № 1 3Р разъема датчика СМР В и "массой" кузова.
    Напряжение примерно равно 5 В?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Перейдите к Этап 11 .

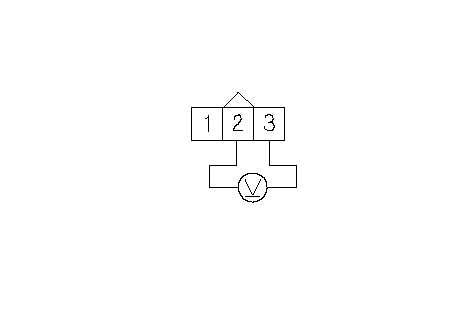

    1. Измерьте напряжение между клеммами № 2 и № 3 разъема 3Р датчика CMP.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 16 .
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем C (49P) блока управления ЕСМ/РСМ.

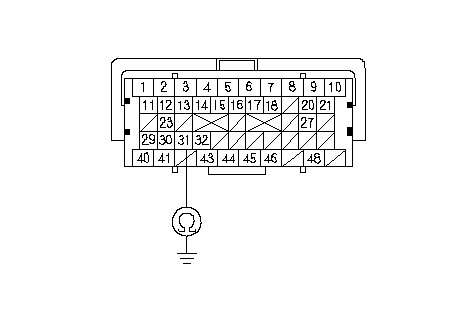

    1. Проверьте неразрывность провода между клеммой С31 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание в проводе между блоком ECM/PCM (С31) и датчиком В СМР, затем перейдите к Этап 18 .
    НЕТ -
    Перейдите к Этап 15 .

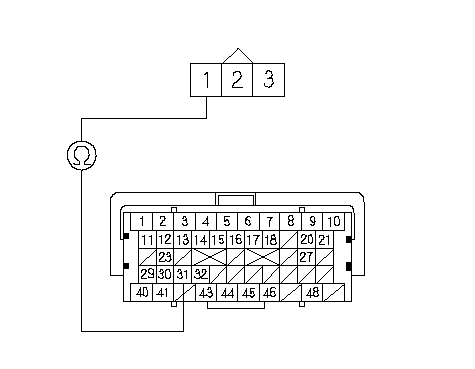

    1. Проверьте неразрывность соединения между клеммой № 1 3P разъема датчика В CMP и клеммой C31 разъема ECM/PCM.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 23 .
    НЕТ -
    Устраните разрыв в проводе между блоком ECM/PCM (С31) и датчиком В СМР, затем перейдите к Этап 18 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0365?
    ДА -
    Проверьте качество контакта и надежность крепления клемм на датчике В CMP и блоке ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.
    1. Снова соедините все разъемы.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0365?
    ДА -
    Проверьте качество контакта и надежность крепления клемм датчика В CМР и блока ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем проведите повторную проверку. Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
