    • Поиск неисправностей по кодам (DTC): P0141

    Применимость для следующих годов выпуска и кузовов: 2009, CU2
    DTC P0141:
     Неисправность в цепи подогрева вторичного кислородного датчика (HO2S) (датчика 2)
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Запустите двигатель.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0141?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта и надежность крепления клемм во вторичном датчике HO2S (датчике 2) и блоке ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Проверьте предохранитель № 7 ACG (15 А) в блоке реле/предохранителей, под панелью приборов со стороны водителя.
    Исправен ли предохранитель?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Устраните короткое замыкание в проводе между вторичным датчиком HO2S (датчик 2) и предохранителем № 7 ACG (15 A). Также замените предохранитель № 7 ACG (15 A) , затем перейдите к Этап 23 .
    1. Отсоедините 4Р разъем датчика HO2S (датчика 2).

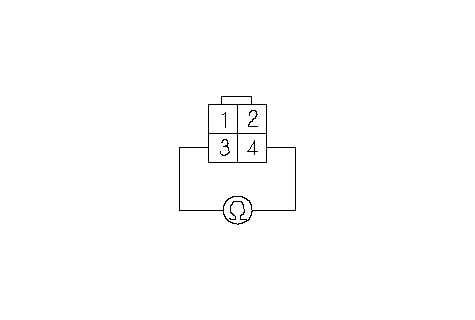

    1. Со стороны вторичного датчика HO2S (датчика 2), измерьте сопротивление между клеммами № 3 и № 4 4Р разъема датчика.
    Имеется ли значение 5,4-7,3 Ω при комнатной температуре?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Перейдите к Этап 22 .

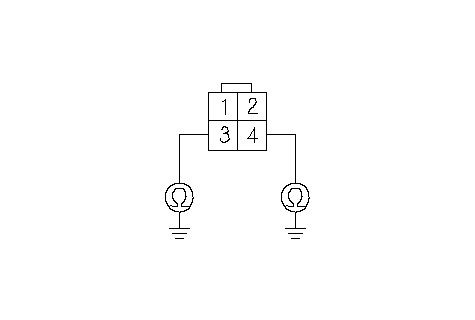

    1. Со стороны вторичного датчика HO2S (датчик 2), измерьте неразрывность соединения отдельно между "массой" кузова и клеммами № 3 и № 4 4Р разъема вторичного датчика HO2S.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 22 .
    НЕТ -
    Перейдите к Этап 10 .
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Измерьте напряжение между клеммами № 3 и № 4 4P разъема вторичного датчика HO2S (датчика 2).
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Перейдите к Этап 16 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем В (49P) блока управления ЕСМ/РСМ.

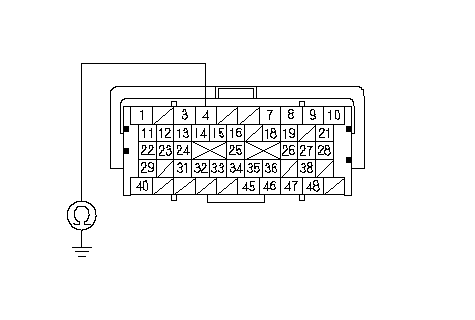

    1. Проверьте неразрывность провода между клеммой В4 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание в проводе между компьютером ECM/PCM (B4) и вторичным датчиком HO2S (датчик 2), затем перейдите к Этап 23 .
    НЕТ -
    Перейдите к Этап 29 .

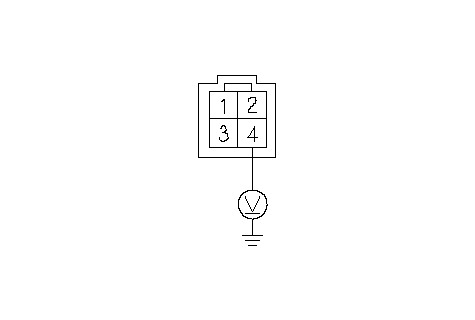

    1. Измерьте напряжение между клеммой № 4 4P разъема вторичного датчика HO2S (датчика 2) и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 17 .
    НЕТ -
    Устраните короткое замыкание в проводе между вторичным датчиком HO2S (датчиком 2) и электрическим предохранителем № 7 ACG (15 A), затем перейдите к Этап 23 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем В (49P) блока управления ЕСМ/РСМ.

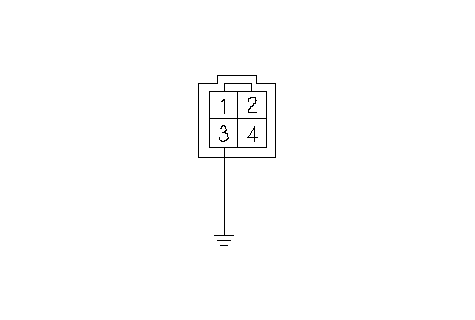

    1. Соедините клемму № 3 4Р разъема датчика HO2S (датчика 2) с "массой" кузова с помощью провода-перемычки.
    1. Проверьте неразрывность провода между клеммой В4 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 29 .
    НЕТ -
    Устраните разрыв в проводе между блоком ECM/PCM (B4) и вторичным датчиком HO2S (датчик 2), затем перейдите к Этап 23 .
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0141?
    ДА -
    Проверьте качество контакта или надежность крепления клемм во вторичном датчике HO2S (датчике 2) и блоке ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 28 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0141 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    Высвечивается ли на экране PASSED (проверка пройдена)?
    ДА -
    Процедура поиска неисправностей завершена. Если выводились другие коды временных неисправностей DTC или коды DTC Этап 27 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на экране высвечивается FAILED, проверьте качество контакта и надежность крепления клемм во вторичном датчике HO2S (датчик 2) и в блоке ECM/PCM, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED, оставьте двигатель работать на холостом ходу до появления результата.
    1. Снова соедините все разъемы.
    1. Запустите двигатель и дайте ему работать на холостом ходу.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0141?
    ДА -
    Проверьте качество контакта и надежность крепления клемм во вторичном датчике HO2S (датчике 2) и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 31 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 33 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0141 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    Высвечивается ли на экране PASSED (проверка пройдена)?
    ДА -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 32 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на экране высвечивается FAILED (проверка завершилась неудачно), проверьте качество контакта и крепления клемм во вторичном HO2S датчике (датчик 2) и в блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 31 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED, оставьте двигатель работать на холостом ходу до появления результата.
