    Применимость для следующих годов выпуска и кузовов: 2009, CU2
    DTC P0102:
     Низкое напряжение в цепи датчика MAF
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Поверните ключ замка зажигания в положение ON (II) и подождите 2 секунды.
    1. Проверьте датчик MAF SENSOR в списке данных DATA LIST при помощи диагностической системы HDS.
    Выводится ли величина 0 гр/сек. или 0,1 В, или меньше?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте плохой контакт или ослабление крепления клемм в датчике MAF и блоке управления ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 5Р разъем датчика MAF/датчика IAT.
    1. Включите зажигание, повернув ключ в положение ON (II).

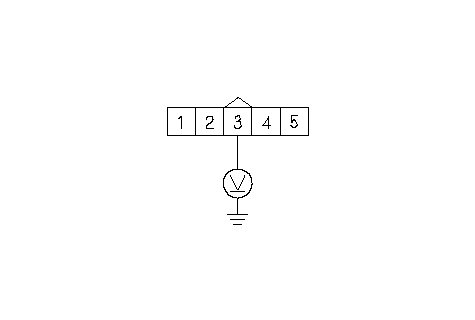

    1. Измерьте напряжение между клеммой № 3 5Р разъема датчика MAF/датчика IAT и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Устраните разрыв в проводе между датчиком MAF и главным реле 1 модуля PGM-FI, затем перейдите к Этап 19 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

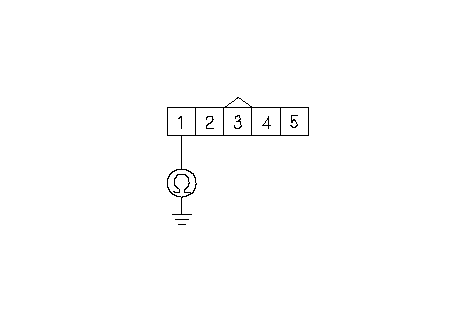

    1. Измерьте напряжение между клеммой №1 5Р разъема датчика MAF/датчика IAT и "массой" кузова.
    Есть ли здесь сопротивление около 190-210 кΩ?
    ДА -
    Перейдите к Этап 13 .
    НЕТ -
    Перейдите к Этап 9 .
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем В (49P) блока управления ЕСМ/РСМ.

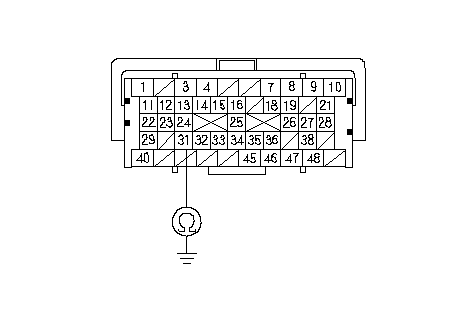

    1. Проверьте неразрывность провода между клеммой В31 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание в проводе между блоком управления ECM/PCM (В31) и датчиком MAF, затем перейдите к Этап 20 .
    НЕТ -
    Перейдите к Этап 12 .

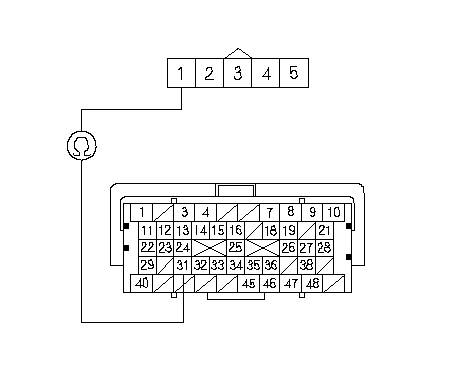

    1. Проверьте неразрывность цепи между клеммой №1 5Р разъема датчика MAF/датчика IAT и клеммой В31 разъема блока управления ECM/PCM.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 25 .
    НЕТ -
    Устраните разрыв в проводе между блоком ECM/PCM (B31) и датчиком MAF, затем перейдите к Этап 20 .
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Запустите двигатель. Удерживайте частоту вращения коленчатого вала 2000 об/мин(мин -1 ) без нагрузки (в нейтральном или парковочном положении АКП, МКП в нейтральном положении).
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0102?
    ДА -
    Замените датчик MAF/датчик IAT, затем перейдите к Этап 26 .
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0102?
    ДА -
    Проверьте контакт и надежность крепления клемм датчика MAF/датчика IAT и блока ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Снова соедините все разъемы.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0102?
    ДА -
    Проверьте качество контакта и крепления клемм датчика MAF/датчика IAT и блока ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем проведите повторную проверку. Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
