Замена масляного фильтра двигателя
Применимость для следующих годов выпуска и кузовов: 2009, CU2
|
Требуются специальные инструменты
Ключ для снятия масляного фильтра, 64
07HAA-PJ70101
-
-
-

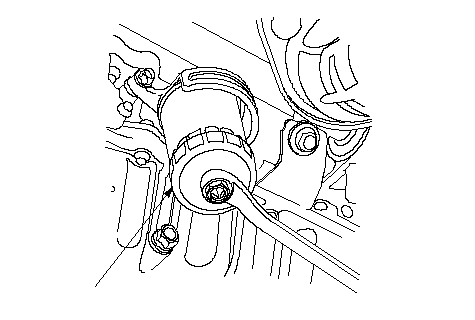

Снимите старый масляный фильтр с помощью ключа для снятия-установки масляного фильтра.
-
Проверьте резиновое уплотнение старого масляного фильтра, чтобы убедиться, что резиновое уплотнение не прилипло к поверхности седла масляного фильтра на двигателе.
-
Проверьте резьбу (А) и резиновое уплотнительное кольцо (В) нового масляного фильтра. Очистите посадочное место на блоке двигателя и нанесите тонкий слой нового масла на резиновое уплотнительное кольцо фильтра. Используйте только масляные фильтры со встроенной системой перепуска масла.
-
Вверните масляный фильтр от руки.
|
A
B
}
|
-
После того, как резиновое уплотнительное кольцо сядет на место, затяните масляный фильтр по часовой стрелке ключом для масляного фильтра.
|
Затяните:
|
на 3/4 оборота по часовой стрелке
|
|
Момент затяжки:
|
12 Н·м (1,2 кгс·м)
|
|
07HAA-PJ70101
}
|
-

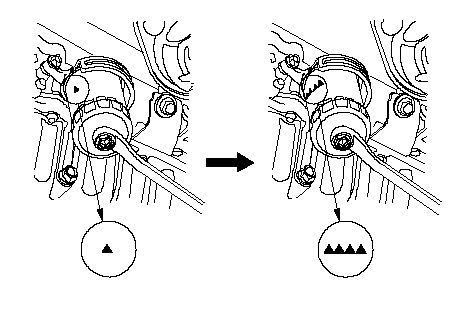

Если 4 маркировочные метки (цифры с 1 по 4 или ▼ по ▼▼▼▼) нанесены на внешней поверхности фильтра, используйте следующую процедуру для затяжки масляного фильтра.
-
Заворачивайте фильтр вручную, пока его уплотнительное резиновое кольцо слегка не прижмется к поверхности блока цилиндров, и отметьте, какая цифровая метка находится снизу.
-
Затяните масляный фильтр, повернув его по часовой стрелке на 3 метки относительно той, которую вы отметили. Например, если в момент посадки резинового уплотнителя внизу находится цифра 2, затягивайте масляный фильтр, пока внизу не окажется цифра 1.
|
Номер или маркировка, видимые внизу в момент посадки резинового уплотнительного кольца
|
1 или ▼
|
2 или ▼▼
|
3 или ▼▼▼
|
4 или ▼▼▼▼
|
|
Номер или маркировка, видимые внизу после окончания затяжки
|
4 или ▼▼▼▼
|
1 или ▼
|
2 или ▼▼
|
3 или ▼▼▼
|
-
|
Цифра, расположенная внизу в
момент посадки резинового
уплотнительного кольца.
Цифра, расположенная внизу после затяжки.
}
|
