Снятие/установка резонатора забора воздуха
Применимость для следующих годов выпуска и кузовов: 2009, CU2
-
-
-

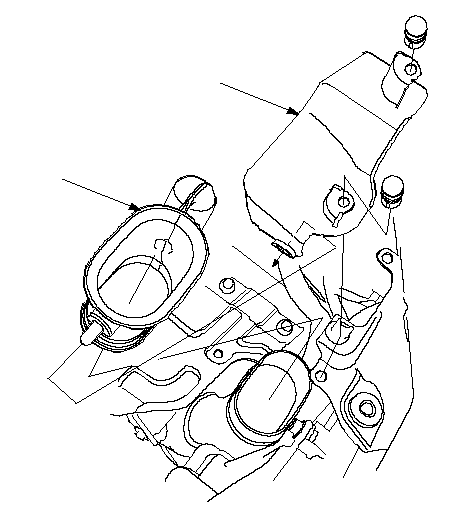

Снимите экран впускного коллектора (А), затем снимите патрубки забора воздуха (В).
-
-
Снимите левое переднее колесо.
|
A
B
}
|
-

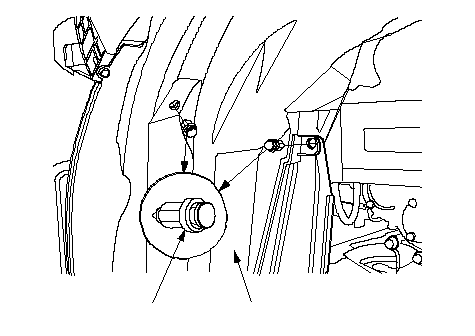

Снимите фиксаторы (А), затем снимите отделку переднего крыла (В).
|
A
B
}
|
-

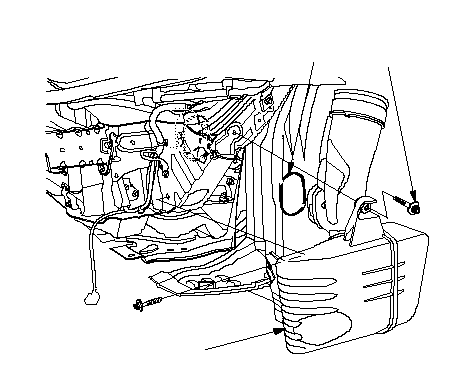

Снимите резонатор (A).
ПРИМЕЧАНИЕ: При установке резонатора используйте новое уплотнительное кольцо (В).
|
A
B
9.8 N·m
(1.0 kgf·m)
}
|
-

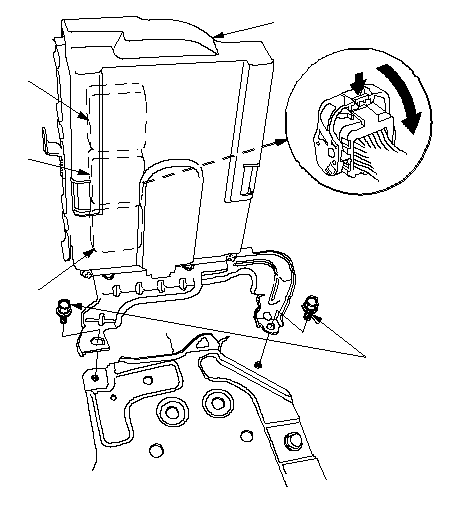

Отсоедините разъемы А, В и С блока ECM/PCM, затем снимите блок ECM/PCM в сборе (D).
ПРИМЕЧАНИЕ: Разъемы ECM/PCM A, B и C имеют выпуклые символы (A=□, B=△, C=○).
|
9.8 N·m
(1.0 kgf·m)
A
D
B
C
}
|
-

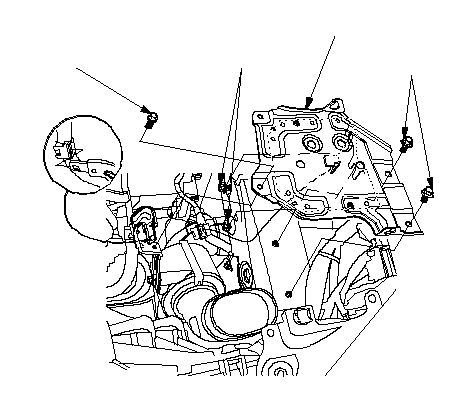

Снимите удерживающий кронштейн аккумуляторной батареи (А).
|
22 N·m
(2.2 kgf·m)
22 N·m
(2.2 kgf·m)
A
9.8 N·m
(1.0 kgf·m)
}
|
-

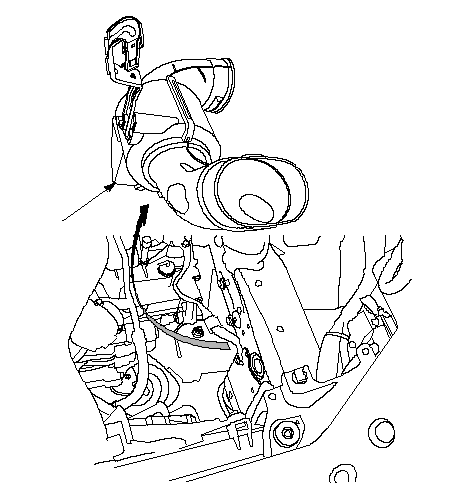

Снимите впускную трубу (A).
-
Установите детали в последовательности, обратной снятию.
-
|
A
}
|
