    • Поиск неисправностей в цепи давления масла системы VTEC

    Применимость для следующих годов выпуска и кузовов: 2009, CU2
    Требуются специальные инструменты

    Переходник для крепления соединительной трубки манометра давления масла
     07NAJ-P070100

    Манометр для измерения низкого давления/ 1000 кПа
     07406-0070002

    Шланг для измерения давления масла
     07ZAJ-S5A0200
    ПРИМЕЧАНИЕ:
    • Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS. Если высвечиваются какие-либо коды DTC, осуществите поиск их неисправностей, затем выполните эту процедуру.
    • Перед этой процедурой проверьте, что индикатор давления масла гаснет после запуска двигателя.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проведите тест VTEC TEST в меню INSPECTION MENU при помощи диагностической системы HDS.
    Вы слышите щелканье электромагнитного клапана управления маслом коромысла?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Перейдите к Этап 3 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 2Р разъем электромагнитного клапана управления маслом коромысел.

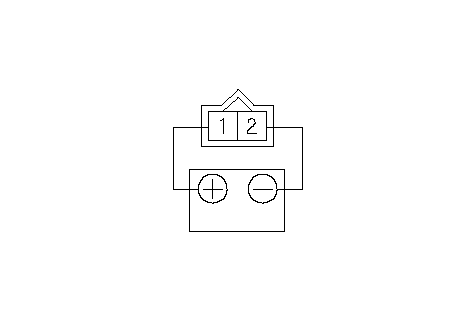

    1. Соедините положительную клемму (+) аккумулятора с клеммой № 1 и отрицательную клемму (-) проводом.
    Электромагнитный клапан управления масла коромысла щелкает?
    ДА -
    Обновите блок ECM/PCM, если он не имеет последней версии программного обеспечения, или временно замените его на заведомо исправный блок ECM/PCM, затем проведите проверку заново. Если признак/индикация неисправности исчезает после установки заведомо исправного блока ЕСМ/РСМ, замените изначально установленный блок ЕСМ/РСМ на новый. ■
    НЕТ -
    Перейдите к Этап 22 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

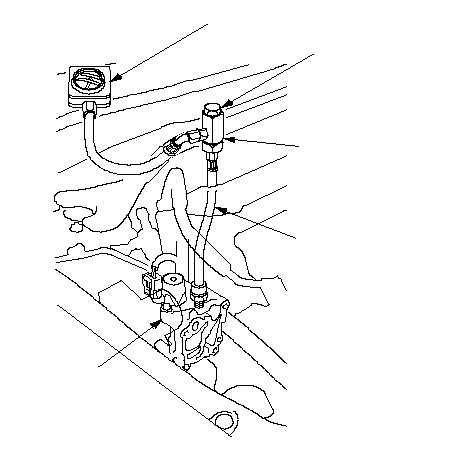

    1. Выкрутите болт (А) из клапана (В) управления маслом коромысла и подсоедините специальный инструмент, как показано на рисунке, затем установите болт, который был выкручен, в переходник для крепления манометра (С).
    1. Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3000 об/мин (мин -1 ) без нагрузки (в нейтральном или парковочном положении АКП, в нейтральном положении МКП) до включения вентилятора радиатора.
    1. Проверьте давление масла при частотах вращения двигателя от 1000 до 2000 об./мин (мин -1 ).
      ПРИМЕЧАНИЕ: Старайтесь, чтобы время измерения было как можно короче (менее 1 минуты).
    Давление масла меньше 49 кПа (0,5 кгс/см 2 )?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Перейдите к Этап 22 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 2Р разъем электромагнитного клапана управления маслом коромысел.
    1. Соедините положительную клемму (+) аккумулятора с клеммой № 1 и отрицательную клемму (-) проводом.
    1. Запустите двигатель.
    1. Проверьте давление масла при частоте вращения вала двигателя 3500 об./мин (мин -1 ).
      ПРИМЕЧАНИЕ: Старайтесь, чтобы время измерения было как можно короче (менее 1 минуты).
    Давление масла выше 390 кПа (4,0 кгс/см 2 )?
    ДА -
    Давление масла системы VTEC нормальное.■
    НЕТ -
    Перейдите к Этап 15 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Фильтр клапана управления маслом коромысла грязный или забился?
    ДА -
    НЕТ -
    Перейдите к Этап 22 .
    1. Выкрутите болт (А) из клапана (В) управления маслом коромысла и подсоедините специальный инструмент, как показано на рисунке, затем установите болт, который был выкручен, в переходник для крепления манометра (С).
    1. Соедините положительную клемму (+) аккумулятора с клеммой № 1 и отрицательную клемму (-) проводом.
    1. Запустите двигатель.
    1. Проверьте давление масла при частоте вращения вала двигателя 3500 об./мин (мин -1 ).
      ПРИМЕЧАНИЕ: Старайтесь, чтобы время измерения было как можно короче (менее 1 минуты).
    Давление масла выше 390 кПа (4,0 кгс/см 2 )?
    ДА -
    Процедура поиска неисправностей завершена.■
    НЕТ -
    Перейдите к Этап 22 .
    1. Выкрутите болт (А) из клапана (В) управления маслом коромысла и подсоедините специальный инструмент, как показано на рисунке, затем установите болт, который был выкручен, в переходник для крепления манометра (С).
    1. Соедините положительную клемму (+) аккумулятора с клеммой № 1 и отрицательную клемму (-) проводом.
    1. Запустите двигатель.
    1. Проверьте давление масла при частоте вращения вала двигателя 3500 об./мин (мин -1 ).
      ПРИМЕЧАНИЕ: Старайтесь, чтобы время измерения было как можно короче (менее 1 минуты).
    Давление масла выше 390 кПа (4,0 кгс/см 2 )?
    ДА -
    Процедура поиска неисправностей завершена.■
    НЕТ -
    Очистите масляный канал блока цилиндров или замените блок цилиндров.■
