Снятие и установка радиатора и привода вентилятора конденсатора кондиционера, мотора, кожуха
Применимость для следующих годов выпуска и кузовов: 2009, CU2
|
Снятие
-
Отсоедините разъемы (A) электродвигателя вентилятора, затем снимите хомут жгута проводов (B).
-
С кондиционером: Снимите кожух блока вентилятора конденсатора (C).
-
Снимите кожух блока вентилятора конденсатора (D) с правой стороны моторного отсека.
|
D
C
A
B
A
}
|
-

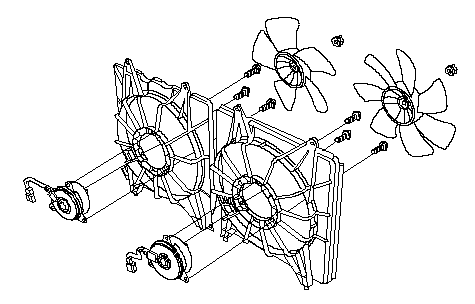

Разберите кожухи вентилятора.
|
}
|
|
Установка
-
Соберите кожухи вентилятора.
|
6.0 N·m
(0.61 kgf·m)
3.9 N·m
(0.4 kgf·m)
3.9 N·m
(0.4 kgf·m)
}
|
-
Установите кожух электровентилятора охлаждения радиатора (А).
-
С кондиционером: Установите кожух блока вентилятора конденсатора (В).
-
Подсоедините разъемы (C) электродвигателя вентилятора, затем установите хомут жгута проводов (D).
|
6 x 1.0 mm
7 N·m
(0.7 kgf·m)
A
B
C
C
D
}
|
