Снятие и установка генератора
Применимость для следующих годов выпуска и кузовов: 2009, CU2
|
Снятие
-
-
-

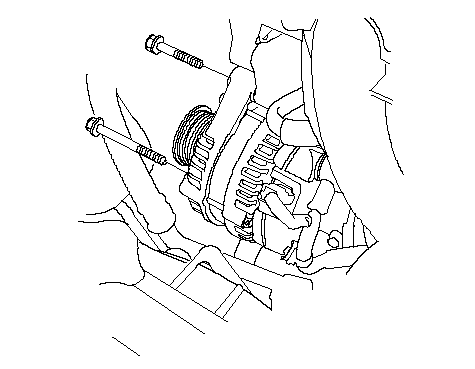

Выкрутите два болта, которые крепят генератор.
|
}
|
-
Отсоедините разъем генератора (А), провод BLK (В) и хомут (С) от генератора, затем снимите генератор.
|
A
B
C
}
|
|
Установка
-
Подсоедините разъем генератора (А), провод BLK (В) и хомут (С) к генератору. При подсоединении убедитесь, что загнутая сторона кольцевой клеммы провода стартера направлена от стартера.
|
A
B
C
6 x 1.0 mm
8 N·m
(0.8 kgf·m)
}
|
-
Затяните два болта, крепящих генератор.
-
-
|
10 x 1.25 mm
44 N·m
(4.5 kgf·m)
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
}
|
