Поиск неисправностей в цепи датчика положения педали тормоза
Применимость для следующих годов выпуска и кузовов: 2009, CU1
-
Включите зажигание, повернув ключ в положение ON (II).
-
Проверьте BRAKE SWITCH в списке данных DATA LIST при помощи диагностического прибора HDS.
-
Нажмите на педаль тормоза и проверьте BRAKE SWITCH в DATA LIST (СПИСКЕ ДАННЫХ) с помощью диагностической системы HDS.
|
Изменилось ли состояние на "ON" (ВКЛЮЧЕН)?
|
|
ДА
|
-
|
Цепь сигнала датчик положения педали тормоза (цепь BKSW) соответствует норме.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините в обход цепи SCS диагностическую систему HDS.
-
Отсоедините 4Р разъем датчика положения педали тормоза.
-
Отсоедините 44P разъем А модуля ЕСМ/РСМ.
-

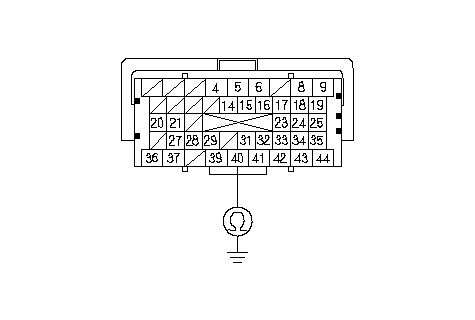

Проверьте неразрывность соединения между клеммой А40 разъема компьютера ЕСМ/РСМ и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните короткое замыкание в проводе между компьютером ECM/PCM (A40) и предохранителем № 12 "STOP" (СТОП-СИГНАЛ) (15 А). Замените электрический предохранитель № 12 STOP (15 A).■
|
|
НЕТ
|
-
|
|
|
Сторона разъема клемм-выходов
44P РАЗЪЕМ А МОДУЛЯ ЕСМ/РСМ
BKSW (LT GRN)
}
|
-
Соедините клемму №2 разъема 4Р выключателя положения педали тормоза с "массой" кузова посредством провода-перемычки.
|
4-Х КОНТАКТНЫЙ РАЗЪЕМ ПОЗИЦИОННОГО
ДАТЧИКА ПЕДАЛИ ТОРМОЗА
BKSW (LT GRN)
Сторона проводов клемм-выходов
ПРОВОД-ПЕРЕМЫЧКА
}
|
-
Проверьте неразрывность соединения между клеммой А40 разъема компьютера ЕСМ/РСМ и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв провода между компьютером ЕСМ/РСМ (А40) и концевым выключателем положения педали тормоза.■
|
|
Сторона разъема клемм-выходов
44P РАЗЪЕМ А МОДУЛЯ ЕСМ/РСМ
BKSW (LT GRN)
}
|
