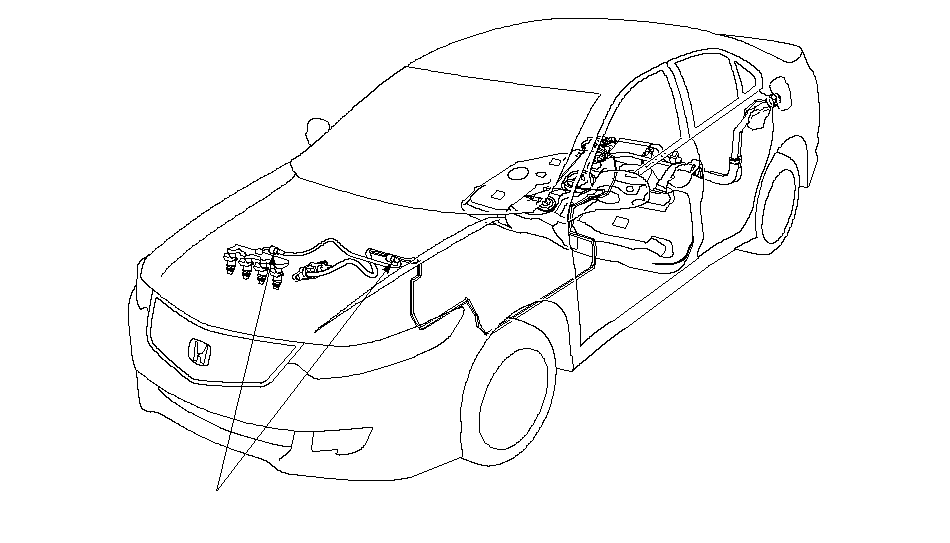

К ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНОЙ
РАМПЕ
ВЕРХНЯЯ ЧАСТЬ
A:
B:
C:
Метка
90 °
90 °
115 °
90 °
К КЛАПАНУ ПРОДУВКИ БАЧКА АБСОРБЕРА EVAP
D:
E:
120 °

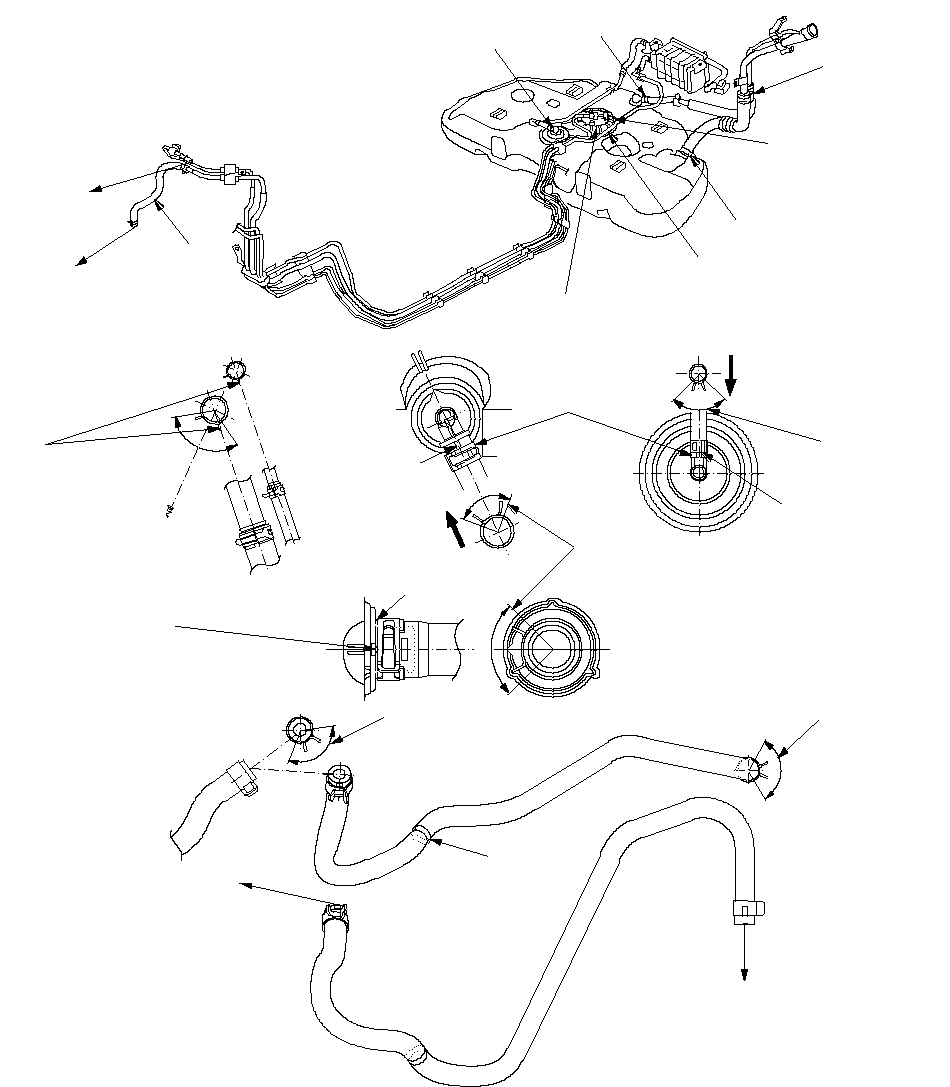

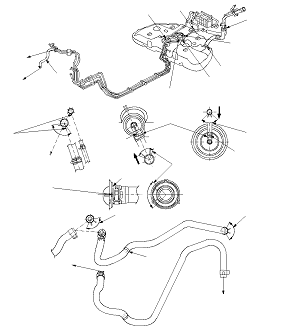

Убедитесь, что фиксатор
раположен, как показано на рисунке.
Убедитесь, что фиксатор
раположен, как
показано на рисунке.
Убедитесь, что фиксатор
раположен, как показано на рисунке.
Убедитесь, что фиксатор
раположен, как показано на рисунке.
Зазора быть
не должно.
БЛОКИРОВОЧНАЯ ГАЙКА
БЛОКА ТОПЛИВНОГО БАКА
Заменить.
ПРОКЛАДКА ОСНОВАНИЯ
Заменить.
При установке
заливной горловины топливного бака совместите отметку на
трубке с выступом
на креплении заливной горловины.
120 °
К ТРУБКЕ ПРОДУВКИ
A
B
C
D
E
Убедитесь, что метки хомута
и трубки расположены,
как показано.
ЛЕВАЯ СТОРОНА
АВТОМОБИЛЯ
Метка
Метка
К КЛАПАНУ ПРОДУВКИ
БАЧКА АБСОРБЕРА
ПАРОВ ТОПЛИВА (EVAP)
КОНТРГАЙКА
Заменить.
ВЕРХНЯЯ ЧАСТЬ
Зазора
быть не
должно.
