Снятие/установка модуля педали акселератора
Применимость для следующих годов выпуска и кузовов: 2009, CU1
|
Снятие
-
Отсоедините разъем модуля педали акселератора (А).
-
Снимите фиксатор (В).
-
Используя отвертку с плоским жалом (C), толкните фиксатор (В), затем снимите модуль педали акселератора (Е).
ПРИМЕЧАНИЕ:
-
Сенсор APP не поставляется в запчасти отдельно. Не разбирайте модуль педали акселератора.
-
Если стопор педали (F) поврежден, оттяните назад коврик, затем открутите гайку (G) и замените стопор педали.
|
A
D
E
B
C
F
13 N·m
(1.3 kgf·m)
G
9.8 N·m
(1.0 kgf·m)
}
|
|
Установка
-
Установите модель педали акселератора (А), затем продвиньте его до щелчка, указывающего на полную фиксацию.
|
A
}
|
-

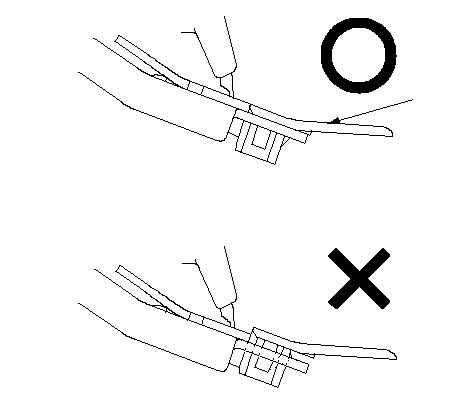

Установите новый фиксатор (А).
ПРИМЕЧАНИЕ:
-
|
A
}
|
