Снятие и установка импульсной пластины датчика СMР
Применимость для следующих годов выпуска и кузовов: 2009, CU1
|
Снятие
-

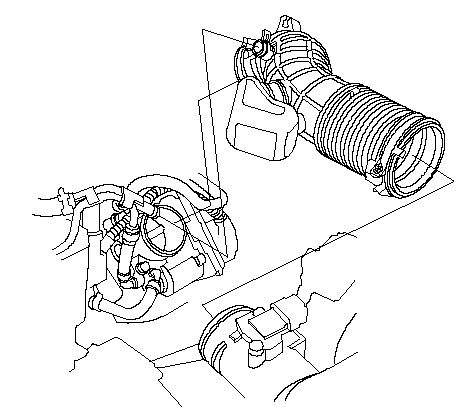

Снимите впускную трубу.
|
}
|
-

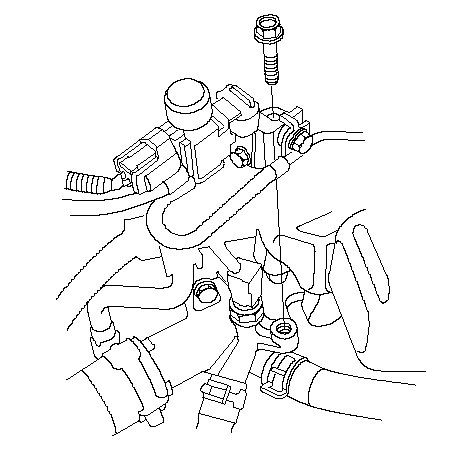

Снимите крепежный болт электромагнитного клапана системы управления работой опоры двигателя.
|
}
|
-

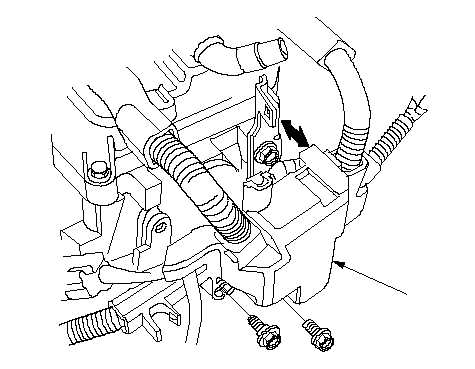

Снимите держатель жгута (А) с головки цилиндров.
-
|
A
}
|
-
Снимите упорную крышку распределительного вала.
|
}
|
-

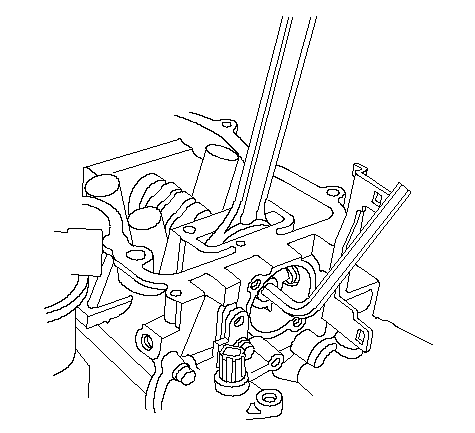

Удерживайте распределительный вал плоским ключем, затем отпустите болт.
|
}
|
-

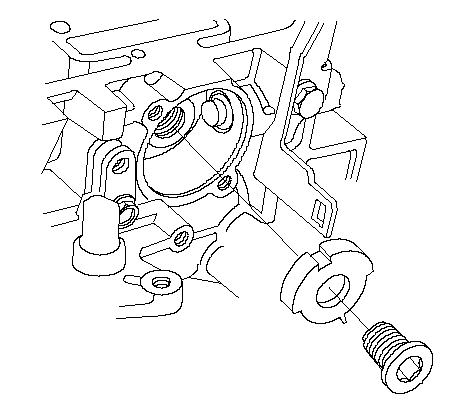

Снимите импульсную пластину датчика положения распределительного вала (CMP).
|
}
|
|
Установка
-
Установите импульсную пластину CMP.
|
}
|
-
Удерживайте распределительный вал плоским ключом, затем затяните болт.
|
Моменты затяжки
|
|
14 x 1,5 мм 34 Н·м (3,5 кгс·м)
|
|
}
|
-
Установите упорную крышку распределительного вала (А) с новым уплотнительным кольцом (В).
-
|
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
B
A
}
|
-
Установите держатель жгута (А) на головку цилиндров.
|
A
6 x 1.0 mm
9.8 N·m (1.0 kgf·m)
}
|
-
Установите крепежный болт электромагнитного клапана системы управления работой опоры двигателя.
|
8 x 1.25 mm
24 N·m
(2.4 kgf·m)
}
|
-
Установите впускную трубу.
|
}
|
