Снятие крышки блока цилиндров
Применимость для следующих годов выпуска и кузовов: 2009, CU1
-
-

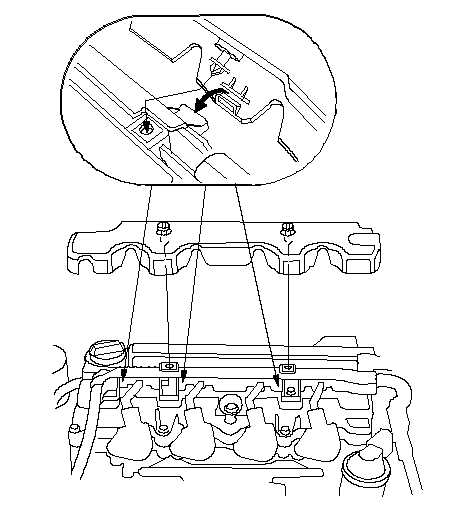

Удалите кожух жгута проводов.
|
}
|
-

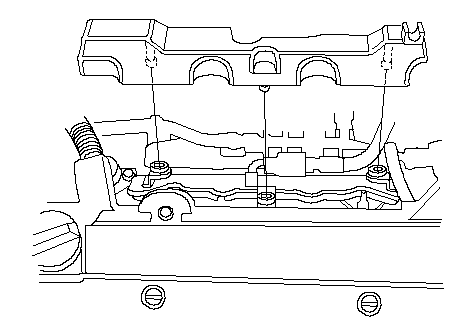

Снимите крышку инжектора.
|
}
|
-
Отсоедините разъемы катушек зажигания. Выкрутите болт (А), крепящий держатели жгута проводов, затем снимите фиксатор жгута проводов (В) с кронштейна.
|
A
B
}
|
-
Отсоедините разъем генератора (A) и провод BLK (B) от генератора.
-
Отсоедините разъем реле муфты сцепления компрессора кондиционера (C), затем снимите жгут проводов (D).
|
D
B
C
A
}
|
-
Снимите масляный щуп (А) и шланг соединения с атмосферой (В).
|
A
B
}
|
-

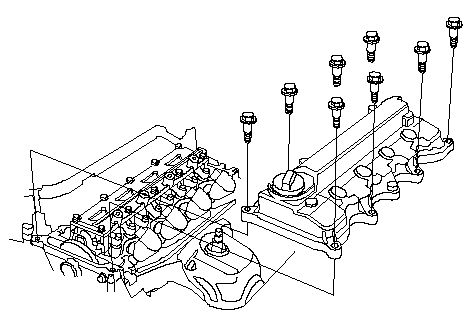

Снимите крышку головки цилиндров.
|
}
|
