Снятие и установка корпуса термостата
Применимость для следующих годов выпуска и кузовов: 2009, CU1
|
Снятие
-
-

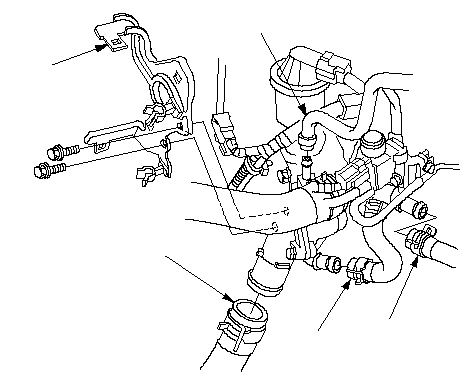

Снимите скобу жгута (А), и покройте разъем датчика состава топливно-воздушной смеси (A/F) и разъем вторичного подогреваемого кислородного датчика (вторичного HO2S) лентой, чтобы защитить разъемы от попадания охлаждающей жидкости, затем снимите нижний шланг радиатора (В), шланги перепуска воды (С) и шланг радиатора (D).
|
A
B
C
C
D
}
|
-

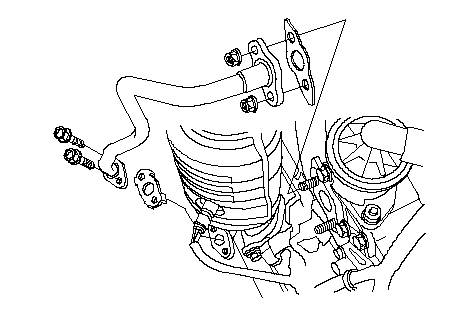

Снимите трубу системы рециркуляции отработавших газов (EGR).
-
Отсоедините разъем EGR.
|
}
|
-

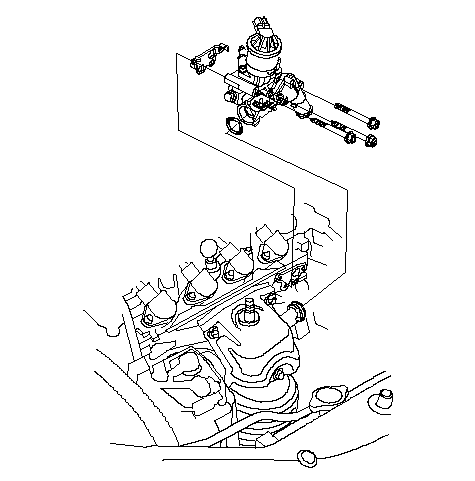

Снимите корпус термостата.
|
}
|
-
Снимите клапан EGR (А), крышку термостата (В) и сам термостат (С).
|
C
B
A
}
|
|
Установка
-

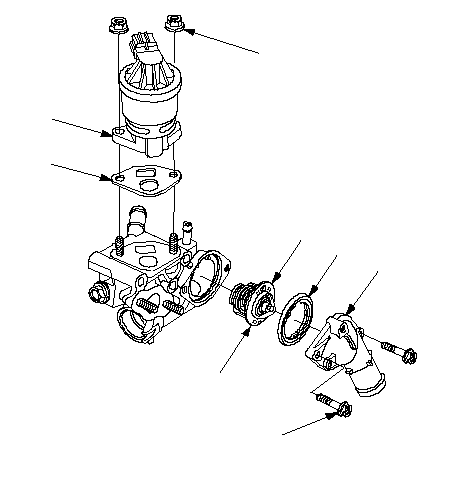

Установите новое резиновое уплотнение (А) в термостат, затем установите термостат (В) штифтом вверх (С) и крышку термостата (D).
-
Установите клапан EGR (Е) с новой прокладкой (F).
|
C
D
A
E
B
F
8 x 1.25 mm
24 N·m
(2.4 kgf·m)
6 x 1.0 mm
9.8 N·m (1.0 kgf·m)
}
|
-

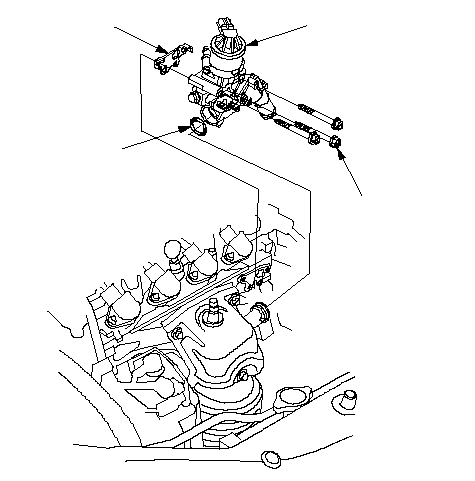

Установите кожух термостата (А) с новыми прокладкой (В) и уплотнительным кольцом (С).
-
Подсоедините разъем EGR.
|
B
A
C
8 x 1.25 mm
24 N·m
(2.4 kgf·m)
}
|
-

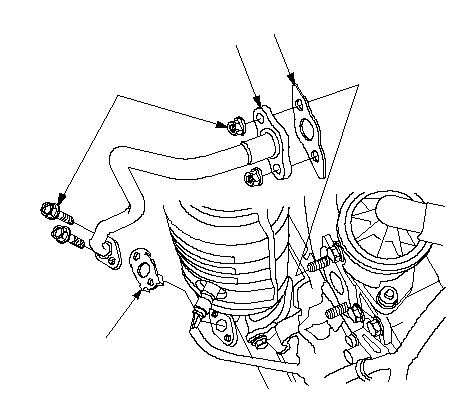

Установите трубу (А) EGR с новыми прокладками (В).
|
A
B
B
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
}
|
-

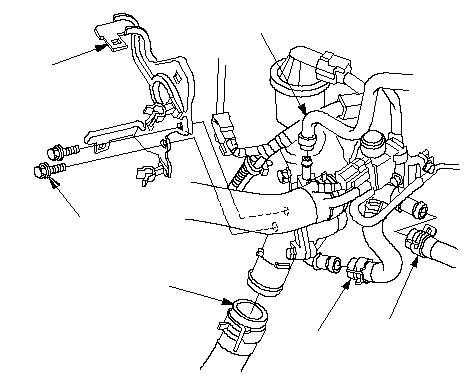

Установите нижний шланг радиатора (А), шланг нагревателя (В) и шланги перепуска охлаждающей жидкости (С), затем установите скобу жгута проводов (D).
-
-
Вытрите вылившуюся тормозную жидкость.
|
D
A
C
C
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
