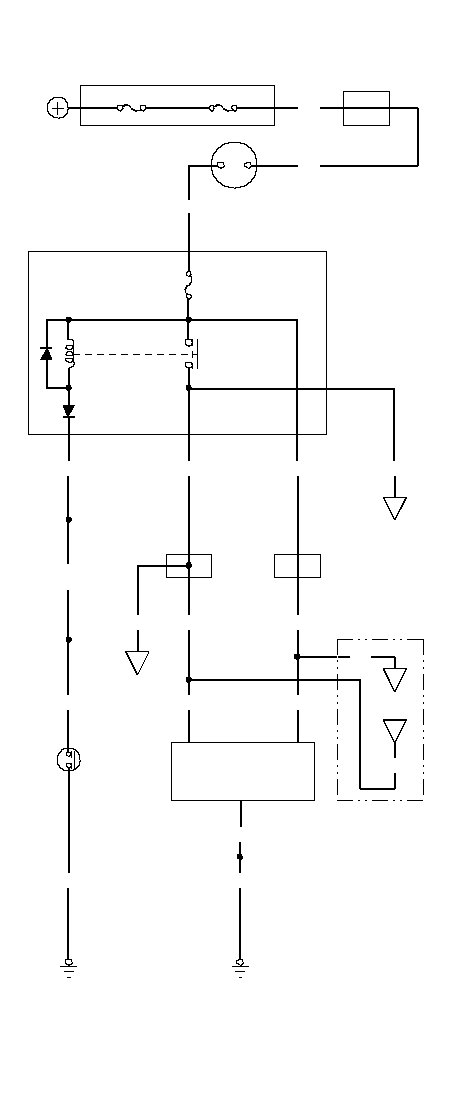

Электрическая схема цепи внутреннего зеркала с автоматическим затемнением

WHT

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

№ 3-1 (IG MAIN) (50 A)

АККУМУЛЯТОРНАЯ
БАТАРЕЯ

№ 1 (MAIN) (100 A)

C1

WHT

F16

IG1

BAT

ЗАМОК ЗАЖИГАНИЯ

WHT/GRN *²

WHT *¹

LT BLU

IG1

BRN

F7

G5

C2

B3

GRY

BRN

BRN

P20

LT BLU

LT BLU

D6

P17

GRY/RED

BLU

G101

C5

F27

2

BLK

G501

3

1

5*¹

7*²

№ 5

(7,5 A)

BLK

BRN

LT BLU

GRY

BRN

*1

:

Двигатель K24Z3

Двигатель R20A3

:

*2

K5

8*¹

10*²

WHT

БЛОК
ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
ПОД ПАНЕЛЬЮ УПРАВЛЕНИЯ СО
СТОРОНЫ ВОДИТЕЛЯ

ВОДИТЕЛЬСКАЯ
КЛЕММНАЯ
КОРОБКА 1

ВОДИТЕЛЬСКАЯ
КЛЕММНАЯ
КОРОБКА 2

ЦЕПЬ
РЕЛЕ
ЗАДНЕГО ХОДА

ФОНАРИ
ЗАДНЕГО ХОДА

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ СО СТОРОНЫ ВОДИТЕЛЯ

ВНУТРЕННЕЕ ЗЕРКАЛО
С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ
(встроено в блок управления)

ПЕРЕКЛЮЧАТЕЛЬ
РЕЖИМОВ
ТРАНСМИССИИ
(датчик включения
заднего хода)
(замкнут:
рычаг переключения
передач в
положении R)

БЛОК
СИСТЕМЫ НАВИГАЦИИ

ЭЛЕКТРОЗЕРКАЛА

(без электрозеркал
с автоматическим затемнением)
