Снятие и утсановка электромагнитного клапана переключения передач распределителя АКП
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Не держите за разъем электромагнитных клапанов переключения при снятии и установке электромагнитных клапанов. Удерживайте корпус электромагнитных клапанов переключения.
-
Не устанавливайте электромагнитные клапана переключения А и В до установки клапанов D и Е. Такая последовательность установки может повредить гидравлическую систему управления.
-

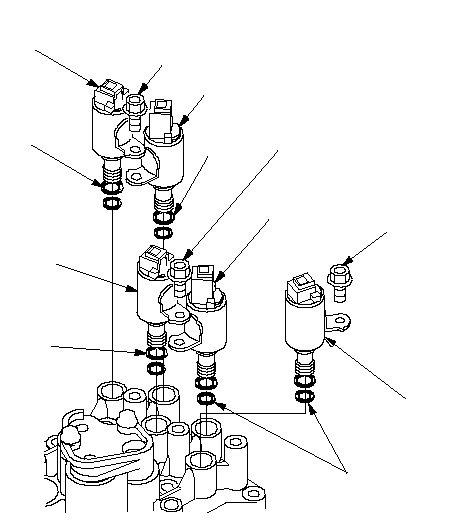

Снимите болты крепления электромагнитного клапана переключения передач (F), затем, удерживая корпус электромагнитного клапана, снимите клапан переключения передач.
-
Установите новые уплотнительные кольца (по два кольца на каждый клапан) (G) на клапан.
ПРИМЕЧАНИЕ: Новый электромагнитный клапан устанавливается с новыми уплотнительными кольцами. Устанавливая новый электромагнитный клапан, используйте уплотнительные кольца, которыми он оборудован.
-
Установите электромагнитный клапан переключения передач C (коричневый разъем), электромагнитный клапан переключения передач D (черный разъем) и электромагнитный клапан переключения передач Е (черный разъем), удерживая корпус электромагнитных клапанов; убедитесь в контакте между скобой крепления и корпусом сервомеханизма.
Закрепите крепления жгута проводов электромагнита переключения С болтом.
-
Установите электромагнитный клапан включения передач B (коричневый разъем), удерживая корпус электромагнитных клапанов. Убедитесь в контакте кронштейна крепления с кронштейном электромагнитного клапана включения передач Е.
-
Установите электромагнитный клапан переключения передач А (коричневый разъем), удерживая корпус электромагнитных клапанов; убедитесь в контакте между кронштейном крепления и кронштейном электромагнитного клапана D.
-
Закрепите электромагнитные клапана переключения В и Е болтом, затем закрепите электромагнитные клапана переключения А и D болтом.
|
F
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
E
G
D
A
G
B
C
F
6 x 1.0 mm
12 N·m (1.2 kgf·m)
G
F
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
G
}
|
