Снятие фильтра рабочей жидкости (ATF) и распределителя АКП
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-

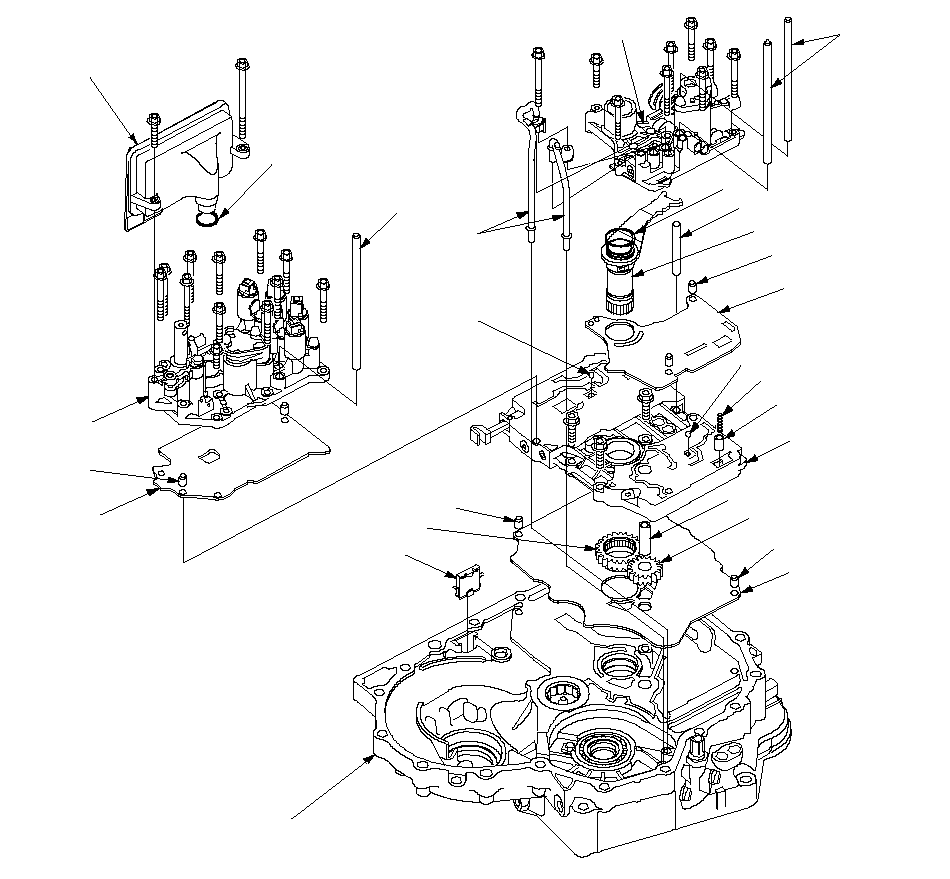

Снимите подводные трубки ATF (А).
-
Открутите болт, крепящий соединительные трубки ATF (В), затем снимите соединительные трубки ATF.
-
Снимите корпус клапана регулятора (С) (отвернув восемь болтов).
-
Снимите вал реактора (D) и фиксатор вала реактора (E), затем снимите сепараторную пластину регулятора (F) и два цилиндрических штифта (G).
-
Снимите фильтр рабочей жидкости (F) (два болта) с корпуса сервоклапана.
-
Снимите корпус сервоклапана (I) (12 болтов), затем снимите сепараторную пластину (J) и два цилиндрических штифта (К).
-
Снимите обратный клапан теплообменника (L) и обратный клапан теплообменника (М), затем снимите основной корпус (N) (три болта). Не дайте выпасть двум шарикам (O) и не используйте магнит для удаления шариков, это может вызвать их намагничивание.
-
Снимите ось (Р) ведомой шестерни насоса, затем снимите ведомую шестерню насоса (Q) и ведущую шестерню насоса ATF (R).
-
Снимите основную сепараторную пластину (S) и два цилиндрических штифта (T).
-
Снимите магнит (U), очистите его и установите обратно в корпус гидротрансформатора (V).
|
|
-
Снимите подводные трубки ATF (А).
|
