Проверка предварительной нагрузки держателя дифференциала АКП

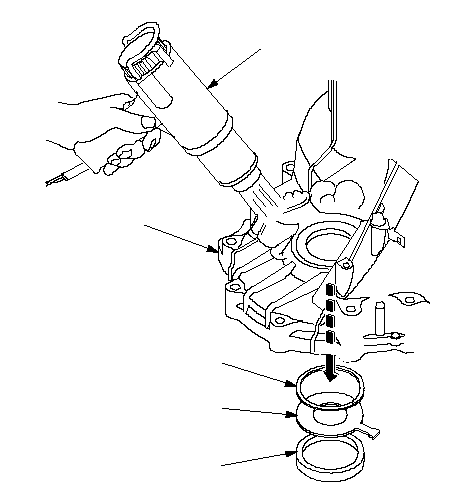

Снимите наружное кольцо подшипника (А), упорную шайбу 76,2 мм (В) и упорную прокладку 76 мм (С) с корпуса трансмиссии (D), нагрев корпус трансмиссии приблизительно до 100°C воздушным нагревателем (Е). Не нагревайте картер трансмиссии более, чем до 100°C.

ПРИМЕЧАНИЕ: Перед регулировкой предварительного натяга подшипника, дайте корпусу остыть до комнатной температуры.

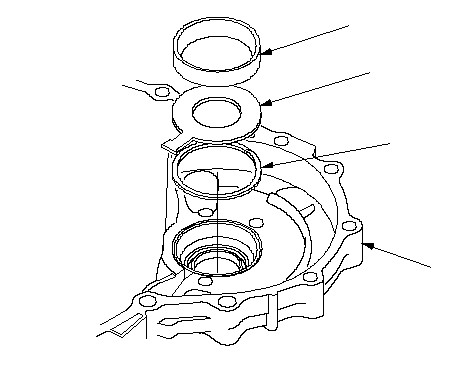

Установите 76 мм упорную прокладку (А) в корпус трансмиссии (В). Если вы меняете 76 мм упорную прокладку на новую, используйте прокладку с такой же толщиной.

Установите упорную шайбу 76,2 мм (С) и наружное кольцо подшипника (D) в корпус трансмиссии.

ПРИМЕЧАНИЕ: Установите 76,2 упорную шайбу, чтобы метка ‘‘41382 RKY'' была направлена вниз.

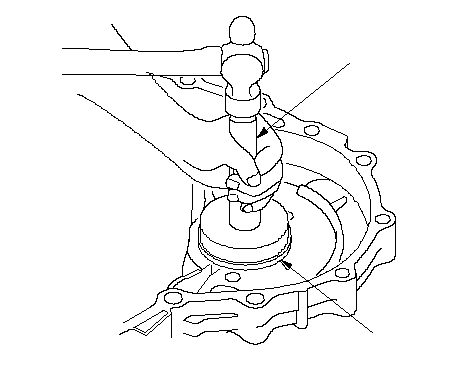

Надежно установите наружное кольцо подшипника, чтобы не было зазора между кольцом, упорной шайбой на 76,2 мм, регулировочной прокладкой (76 мм) и корпусом трансмиссии при помощи рукоятки 15 x 135L и устройства для крепления рукоятки 72 x 75 мм.

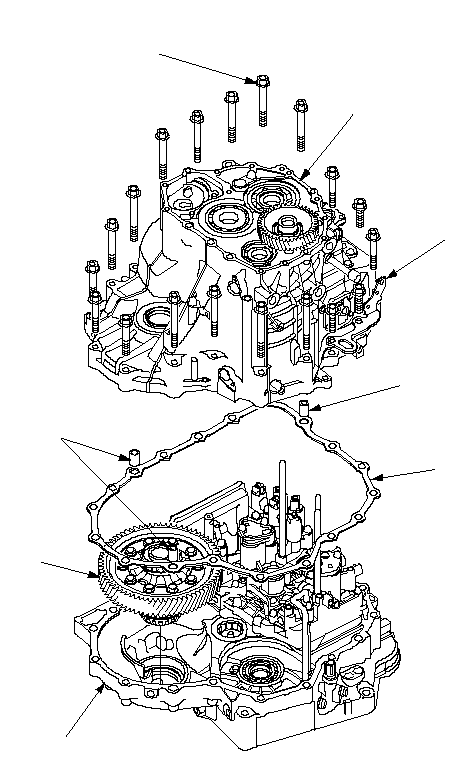

Установите дифференциал в сборе (А) в корпус гидротрансформатора (В), прокладку (С) и штифты (D) на корпус гидротрансформатора.

Установите корпус трансмиссии (Е) и кронштейн подвеса (F), затем затяните болты.

Повращайте дифференциал всборе в обоих направлениях, чтобы подшипники сели на место.

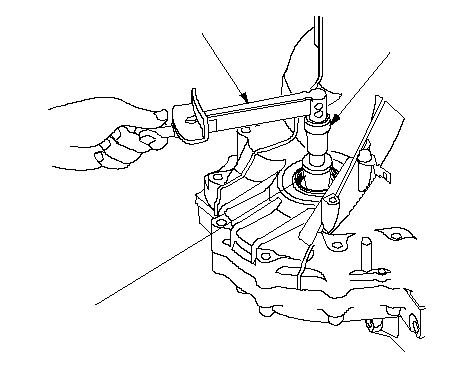

Измерьте момент, необходимый для поворота дифференциала в обоих направлениях при комнатной температуре, используя инструмент для измерения преднатяга, динамометрический ключ (А) и переходник (В).

Стандарт:
Новый подшипник:	2,7-3,9 Н·м (28-40 кгс·см)
Повторно используемый подшипник:	2,5-3,6 Н·м (25-37 кгс·см)

Если начальный крутящий момент лежат за пределами допустимого интервала, снимите упорную прокладку на 76 мм и выберите новую по таблице. Установите новую упорную прокладку на 76 мм и повторите проверку. Для увеличения момента проворота, установите прокладку (на 76 мм) большей толщины. Для уменьшения начального крутящего момента установите прокладку (на 76 мм) меньшей толщины. Замена упорной прокладки (76 мм) на следующую по порядку приводит к увеличению или уменьшению крутящего момента примерно на 0,3-0,4 Н·м (3-4 кгс·см).

№	Номер детали	Толщина
S	41438-PX4-700	2,05 мм
T	41439-PX4-700	2,10 мм
U	41440-PX4-700	2,15 мм
A	41441-PK4-000	2,20 мм
B	41442-PK4-000	2,25 мм
C	41443-PK4-000	2,30 мм
D	41444-PK4-000	2,35 мм
E	41445-PK4-000	2,40 мм
F	41446-PK4-000	2,45 мм
G	41447-PK4-000	2,50 мм
H	41448-PK4-000	2,55 мм
I	41449-PK4-000	2,60 мм
J	41450-PK4-000	2,65 мм
К	41451-PK4-000	2,70 мм
L	41452-PK4-000	2,75 мм
М	41453-PK4-000	2,80 мм
N	41454-PK4-000	2,85 мм
О	41455-PK4-000	2,90 мм
P	41456-PK4-000	2,95 мм
Q	41457-PK4-000	3,00 мм
R	41458-PK4-000	3,05 мм
0A	41428-PRP-000	1,55 мм
0B	41429-PRP-000	1,60 мм
0C	41430-PRP-000	1,65 мм
0D	41431-PRP-000	1,70 мм
0E	41432-PRP-000	1,75 мм
0F	41433-PRP-000	1,80 мм
0G	41434-PRP-000	1,85 мм
0H	41435-PRP-000	1,90 мм
0I	41436-PRP-000	1,95 мм
0J	41437-PRP-000	2,00 мм

(продолжение)

№	Номер детали	Толщина
A	41428-PAX-000	1,575 мм
B	41429-PAX-000	1,625 мм
C	41430-PAX-000	1,675 мм
D	41431-PAX-000	1,725 мм
E	41432-PAX-000	1,775 мм
F	41433-PAX-000	1,825 мм
G	41434-PAX-000	1,875 мм
H	41435-PAX-000	1,925 мм
I	41436-PAX-000	1,975 мм
J	41437-PAX-000	2,025 мм
К	41438-PAX-000	2,075 мм
L	41439-PAX-000	2,125 мм
М	41440-PAX-000	2,175 мм
N	41441-PAX-000	2,225 мм
О	41442-PAX-000	2,275 мм
P	41443-PAX-000	2,325 мм
Q	41444-PAX-000	2,375 мм
R	41445-PAX-000	2,425 мм
S	41446-PAX-000	2,475 мм
T	41447-PAX-000	2,525 мм
U	41448-PAX-000	2,575 мм
V	41449-PAX-000	2,625 мм
W	41450-PAX-000	2,675 мм
X	41451-PAX-000	2,725 мм
Y	41452-PAX-000	2,775 мм
Z	41453-PAX-000	2,825 мм
0A	41454-PAX-000	2,875 мм
0B	41455-PAX-000	2,925 мм
0C	41456-PAX-000	2,975 мм
0D	41457-PAX-000	3,025 мм
