Разборка фрикциона АКП
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-

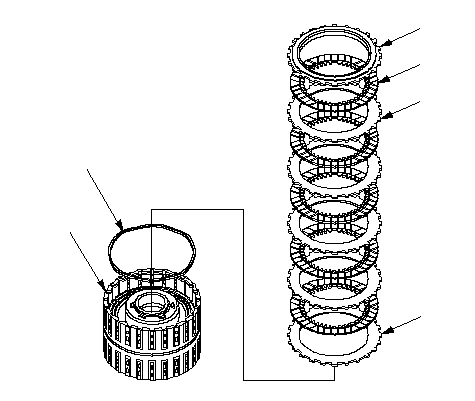

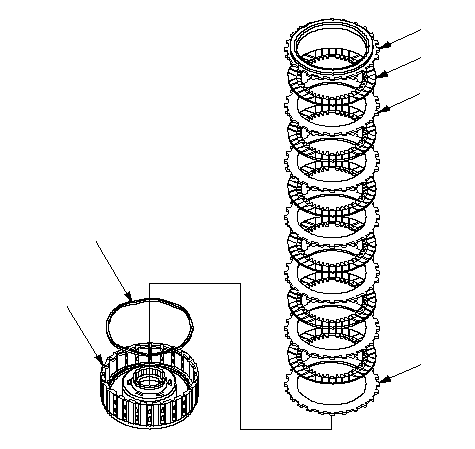

Для фрикциона 1-й передачи двигателя R20A3: Снимите упорную пластину фрикциона (А), диски фрикциона (В) (5), волнистые диски (С) (5) и волнистую пружину (D) из барабана фрикциона 1-й передачи (Е).
|
A
B
C
D
E
}
|
-

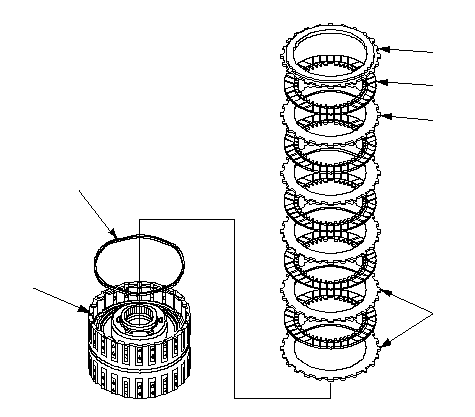

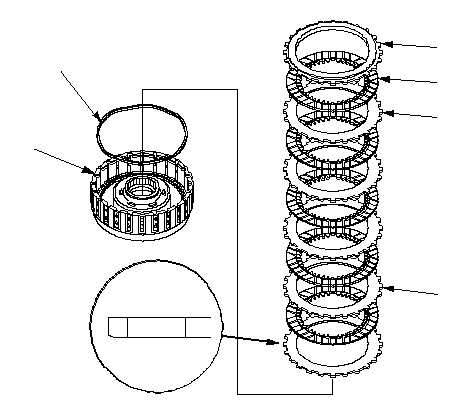

Для фрикциона 2-й передачи двигателя R20A3: Снимите упорную пластину фрикциона (А), диски фрикциона (В) (5), волнистые диски (С) (3), плоскую пластину (2 мм) (D) (1), толстую пластину (4 мм) (Е) и волнистую пружину (F) из барабана фрикциона 2-й передачи (G).
-
Нанесите метку на толстую (2 мм) пластину.
|
A
B
C
D
E
F
G
}
|
-

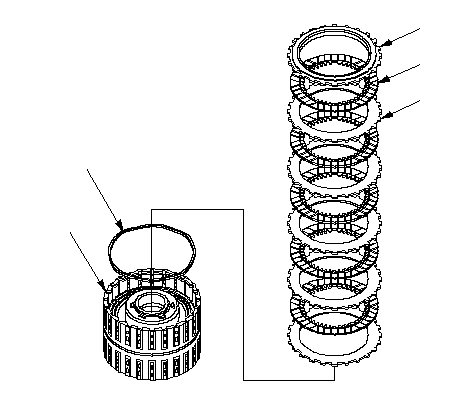

Для фрикциона 3-й передачи двигателя R20A3: Снимите торцевую пластину фрикциона (А), диски фрикциона (B) (5), волнистые пластины фрикциона (С) (3), плоскую пластину фрикциона(D) (2) и волнистую пружину (Е) с барабана фрикциона 3-й передачи (F).
-
Нанесите метки на плоские пластины.
|
A
B
C
D
E
F
}
|
-

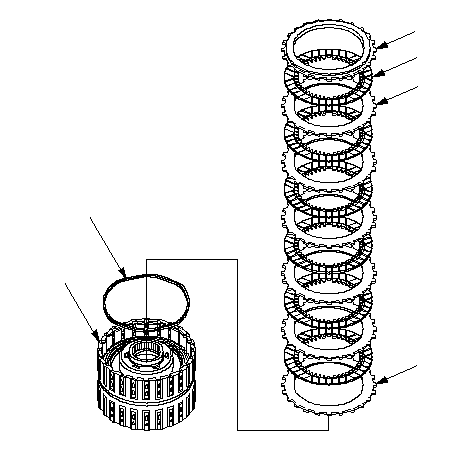

Для фрикциона 1-ой передачи модели двигателя K24Z3: Снимите торцевую пластину фрикциона (А), диски фрикциона (B) (5), волнистые пластины фрикциона (С) (4), плоскую пластину фрикциона (D) (1) и волнистую пружину (Е) с барабана фрикциона 1-й передачи (F).
-
Нанесите метку на плоскую пластину.
|
A
B
C
D
E
F
}
|
-
Для фрикциона 2-ой передачи модели двигателя K24Z3: Снимите торцевую пластину фрикциона (А), диски фрикциона (B) (6), волнистые пластины фрикциона (С) (5), плоскую пластину фрикциона (D) (1) и волнистую пружину (Е) с барабана фрикциона 2-й передачи (F).
-
Нанесите метку на плоскую пластину.
|
A
B
C
D
E
F
}
|
-
Для фрикциона 3-ей передачи модели двигателя K24Z3: Снимите торцевую пластину фрикциона (А), диски фрикциона (B) (6), волнистые пластины фрикциона (С) (5), плоскую пластину фрикциона (D) (1) и волнистую пружину (Е) с барабана фрикциона 3-й передачи (F).
-
Нанесите метку на плоскую пластину.
|
A
B
C
D
E
F
}
|
-
Снимите упорную пластину фрикциона (А), диски фрикциона (В) (4), волнистые диски (С) (4) и волнистую пружину (D) из барабана фрикциона 4-й передачи (Е).
|
A
B
C
D
E
}
|
-
Снимите упорную пластину фрикциона (А), диски фрикциона (В) (4), волнистые диски (С) (4) и волнистую пружину (D) из барабана фрикциона 5-й передачи (Е).
|
A
B
C
D
E
}
|
-

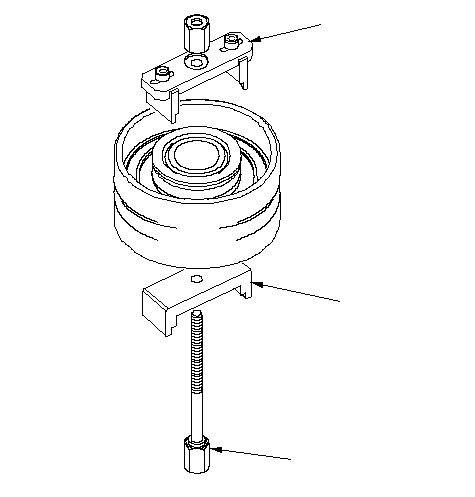

Установите приспособления для сжатия пружины фрикциона и приспособление для сборки фрикциона 10.
|
07LAE-PX40100
07HAE-PL50100
07GAE-PG40200
}
|
-

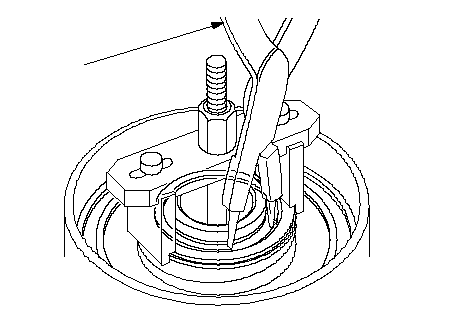

Установите ручку устройства для сжатия клапанной пружины (А) на фиксаторы пружин (В) фрикционов 1-й, 2-й и 3-й передач, так чтобы она воздействовала на возвратную пружину фрикциона (С).
|
A
B
C
}
|
-

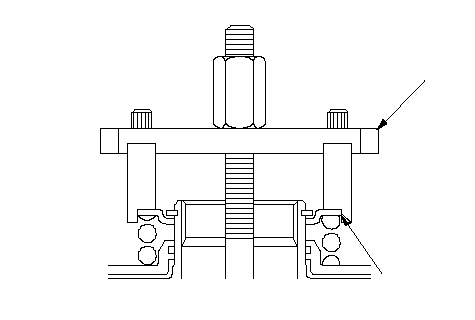

Убедитесь, что специальный инструмент (А) полностью контактирует с тарелкой пружины (В) фрикционов 4-ой и 5-ой передачи.
|
A
B
}
|
-

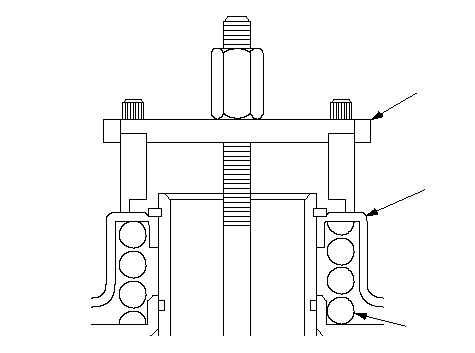

Проверьте размещение приспособления для сжатия пружины фрикциона. Если хотя бы один упор приспособления для сжатия пружины фрикциона опирается на кромки тарелки, оно может быть повреждено.
|
}
|
-
Сожмите возвратную пружину так, чтобы стопорное кольцо могло быть извлечено.
|
}
|
-

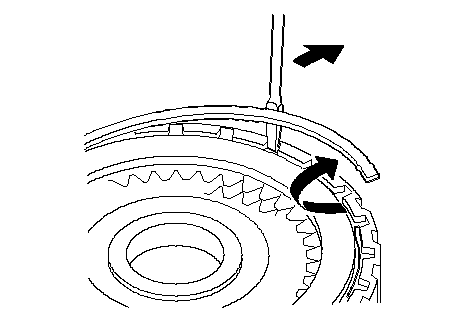

Снимите стопорное кольцо при помощи щипцов.
-
Снимите приспособления для сжатия пружины фрикциона и приспособление для сборки фрикциона 10.
|
07LGC-0010100
}
|
-

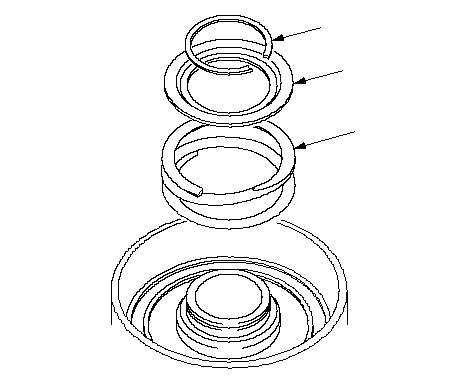

Снимите стопорное кольцо (А), тарелку (В) и возвратную пружину (С).
|
A
B
C
}
|
-

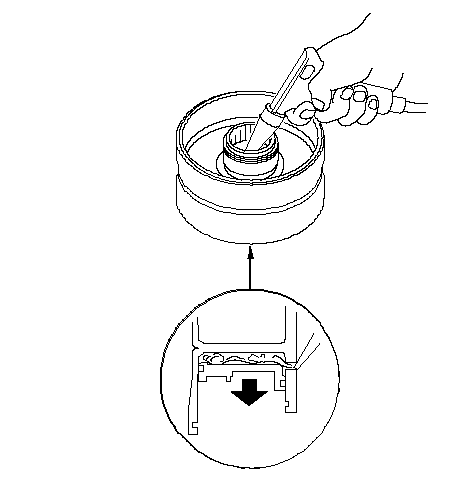

Протрите ветошью вокруг барабана фрикциона и извлеките поршень, подавая сжатый воздух в гидравлические каналы. Заткните другие каналы при подаче сжатого воздуха.
|
}
|
-

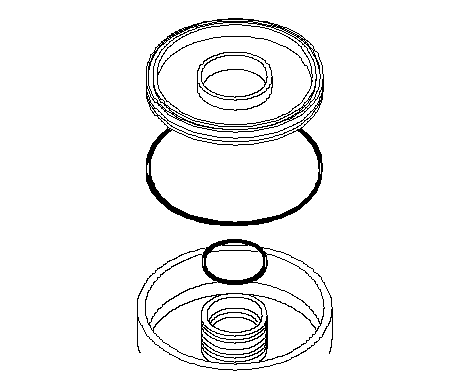

Снимите поршень, затем снимите кольца поршней фрикционов 4-ой и 5-ой передачи.
|
}
|
-

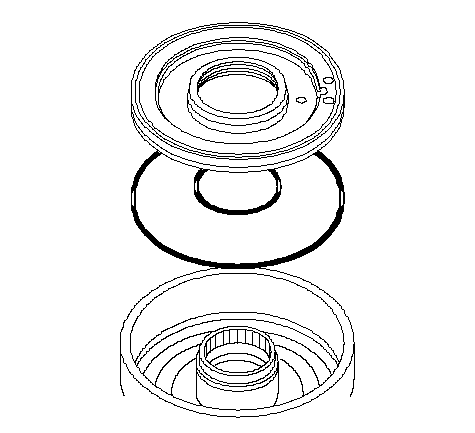

Снимите поршень, затем снимите уплотнительные кольца с барабанов фрикционов 1-й, 2-й и 3-й передач, затем снимите уплотнительные кольца с каждого из поршней фрикционов.
|
}
|
