Сборка фрикциона 4-ой и 5-ой передач АКП
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-

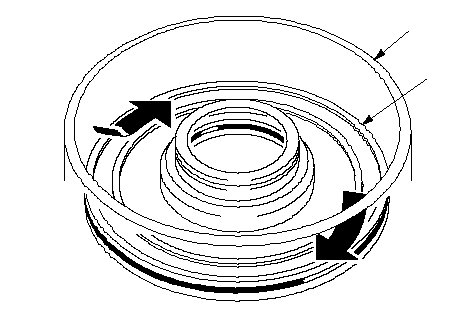

Установите поршень (А) в барабан фрикциона (В), когда применяете давление и кручение, что убедиться в правильной посадке. Не защемите уплотнительное кольцо.
|
A
B
}
|
-

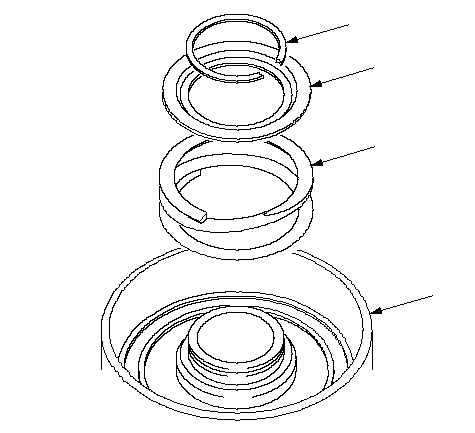

Установите возвратную пружину (А) и фиксатор пружины (В) в барабан фрикциона (С), затем установите стопорное кольцо (D) на фиксатор.
|
D
A
C
B
}
|
-

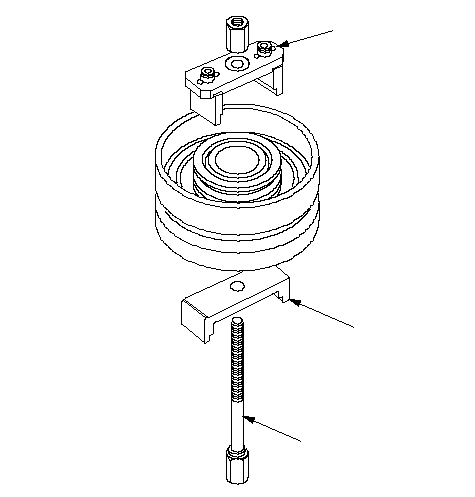

Установите приспособления для сжатия пружины фрикциона и приспособление для сборки фрикциона 10.
|
07LAE-PX40100
07HAE-PL50100
07GAE-PG40200
}
|
-

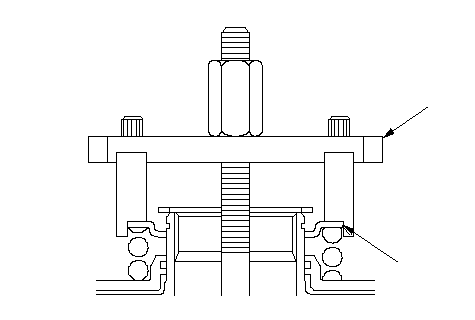

Убедитесь в том, что ручка устройства для сжатия клапанной пружины (А) отрегулирована для полного контакта с фиксатором возвратной пружины (В).
|
A
B
}
|
-
Если хотя бы один упор приспособления для сжатия пружины фрикциона опирается на кромки тарелки, она может быть повреждена.
|
}
|
-

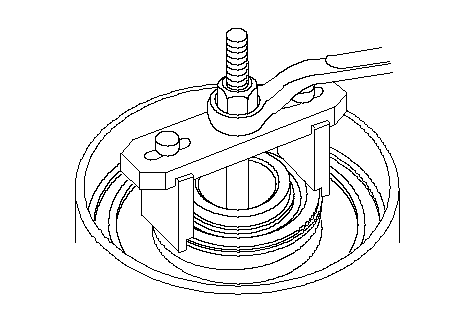

Сожмите возвратную пружину так, чтобы стопорное кольцо могло быть установлено.
|
}
|
-

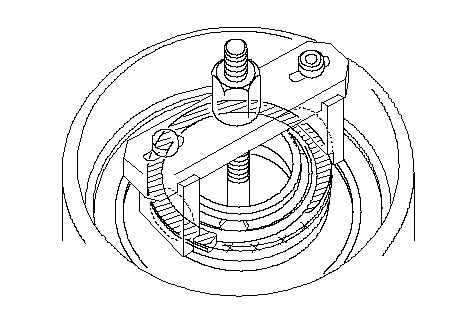

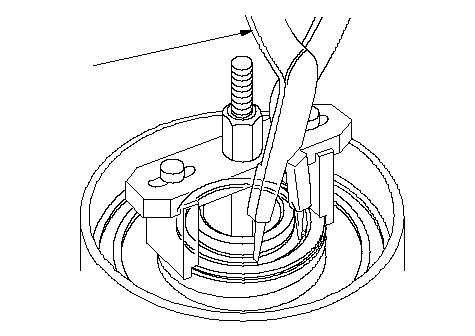

Установите стопорное кольцо в ступицу фрикциона при помощи щипцов.
-
Снимите приспособления для сжатия пружины фрикциона и приспособление для сборки фрикциона 10.
|
07LGC-0010100
}
|
-

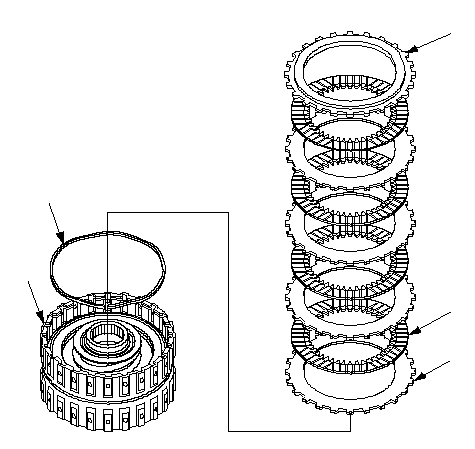

Установите волнистую пружину (А) в барабан фрикциона 4-й передачи (В). Начав с волнистой пластины фрикциона, чередуя, устанавливайте волнистые пластины (С) (4) и диски (D) (4) фрикциона. Установите упорную пластину (Е) фрикциона плоской стороной к верхнему диску.
|
E
D
C
A
B
}
|
-

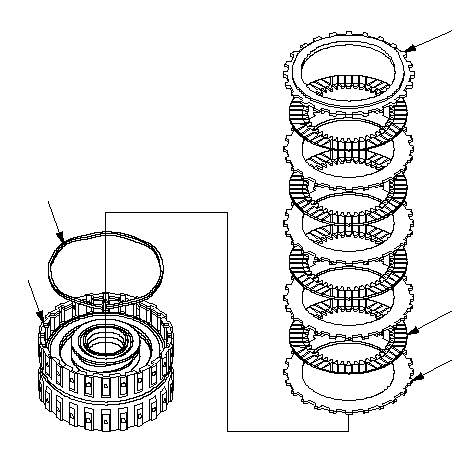

Установите волнистую пружину (А) в барабан фрикциона 5-й передачи (В). Начав с волнистой пластины фрикциона, чередуя, устанавливайте волнистые пластины (С) (4) и диски (D) (4) фрикциона. Установите упорную пластину (Е) фрикциона плоской стороной к верхнему диску.
|
E
D
C
A
B
}
|
-

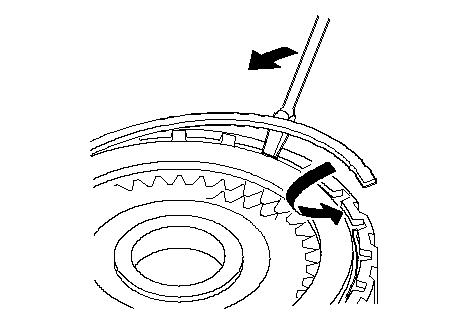

Установите стопорное кольцо при помощи отвертки, чтобы закрепить упорный диск фрикциона.
-
Убедитесь, что поршень фрикциона перемещается при подаче давления в гидравлические каналы.
|
}
|
