Снятие и установка промежуточной шестерни заднего хода картера АКП
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Снятие
-

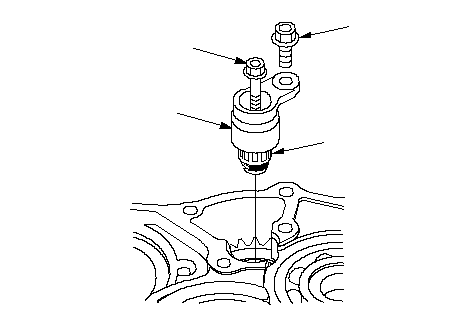

Снимите болт (А), поддерживая обойму вала промежуточной шестерни (В) передачи заднего хода.
-
Установите болт 5 х 0,8 мм (С) в вал промежуточной шестерни передачи заднего хода (D) и, потянув за болт, снимите вал и обойму вала в сборе.
|
A
C
D
B
}
|
-

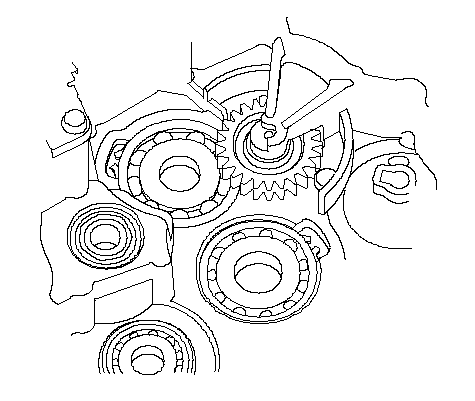

Снимите промежуточную шестерню передачи заднего хода.
|
}
|
|
Установка
-
Установите промежуточную шестерню заднего хода в картер трансмиссии.
-

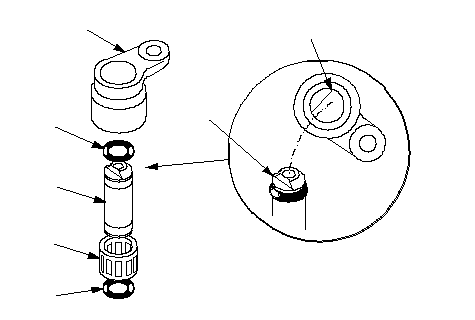

Слегка смажьте вал промежуточной шестерни передачи заднего хода (А), игольчатый подшипник (В) и новое уплотнительное кольцо (С) консистентной смазкой.
-
Соберите новое уплотнительное кольцо и игольчатый подшипник на вале промежуточной шестерни задней передачи, и установите вал в держатель (D). Совместите D-образный выступ (Е) вала промежуточной шестерни передачи заднего хода с D-образным пазом (F) держателя вала промежуточной шестерни передачи заднего хода.
|
F
E
D
A
B
C
C
}
|
-

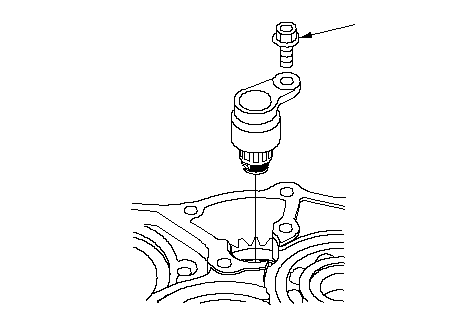

Установите вал промежуточной шестерни заднего хода/держателем в сборе в картер трансмиссии.
|
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
}
|
