Осмотр зазора вилки переключения заднего хода
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-

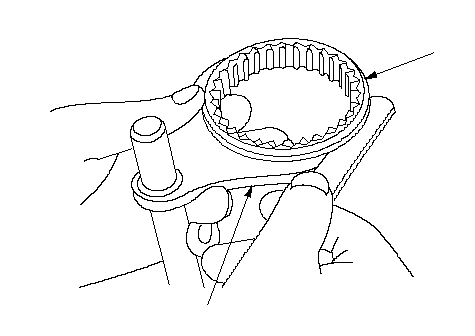

Замерьте зазор между каждой вилкой переключения передач (А) и соответствующей муфтой синхронизатора (В). Если величина зазора превышает рабочий диапазон, перейдите к
Этап 2
.
|
Стандарт:
|
0,35−0,65 мм
|
|
Рабочий диапазон:
|
1,0 мм
|
|
A
B
}
|
-

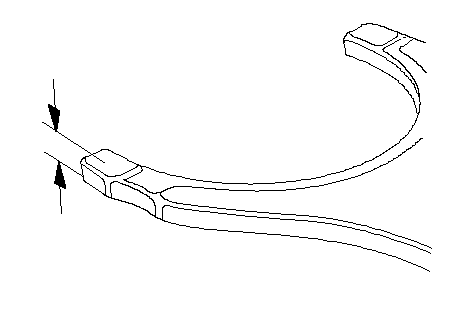

Измерьте толщину штырей вилки переключения передач.
-
Если толщина выходит за допустимые пределы, замените вилку переключения передач.
-
Если значение толщины в пределах нормы, заменить скользящую муфту и ступицу синхронизатора, их необходимо заменять вместе.
-
Если одна из вилок переключения передач изношена больше остальных, она может погнуться, поэтому ее необходимо заменить.
|
}
|
-

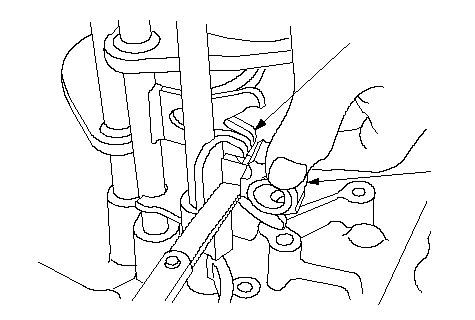

Замерьте зазор между вилкой переключения передач (А) и тягой переключения (В). Если величина зазора превышает рабочий диапазон, перейдите к
Этап 4
.
|
Стандарт:
|
0,2-0,5 мм
|
|
Рабочий предел:
|
0,62 мм
|
|
A
B
}
|
-

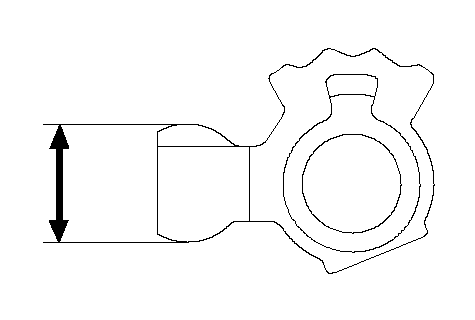

Измерьте диапазон тяги переключения.
-
Если диапозон выходит за допустимые пределы, замените тягу переключения.
-
Если ширина соответствует допустимому диапазону, замените вилку переключения передач или деталь переключения передачи заднего хода.
|
}
|
