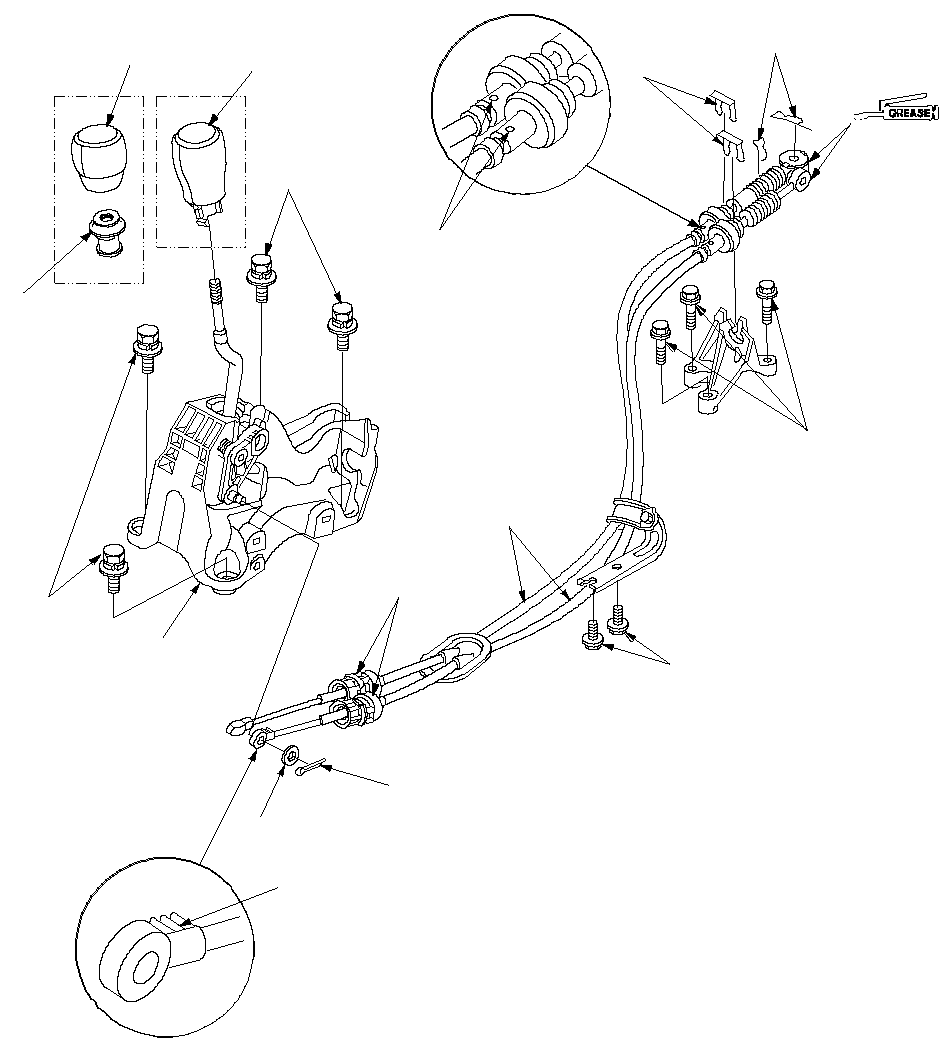

Замена механизма переключения передач МКП
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ: При нанесении силиконовой смазки не допускайте ее попадания на клеммы разъемов и выключатели. Не прикасайтесь к клеммам разъемов и выключателям руками в перчатках, на которых имеются остатки силиконовой смазки.
|
|
|
ПРИМЕЧАНИЕ: При нанесении силиконовой смазки не допускайте ее попадания на клеммы разъемов и выключатели. Не прикасайтесь к клеммам разъемов и выключателям руками в перчатках, на которых имеются остатки силиконовой смазки.
|
РУКОЯТКА РЫЧАГА
ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ
(БЕЗ КОНТРГАЙКИ)
Отрегулируйте переднюю часть.
ФИКСАТОРЫ ТРОСА
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
СТОПОРНЫЙ ШТИФТ
(СИЛИКОН/СИЛИКОНОВЫЙ)
8 x 1.25 mm
27 N·m
(2.8 kgf·m)
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
КОРПУС
РЫЧАГА ПЕРЕКЛЮЧЕНИЯ
НАРУЖНЫЕ ГНЕЗДА
ШАЙБА
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
ШПЛИНТ
Заменить.
ПРИВОДНЫЕ ТРОСЫ
МЕХАНИЗМА
ПЕРЕКЛЮЧЕНИЯ
При установке приводных тросов механизма переключения
(со стороны коробки передач), метка
должна быть ориентирована вверх.
При установке приводных тросов механизма переключения (со стороны рычага переключения передач), паз
должен быть ориентирован вверх.
РУКОЯТКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
(С КОНТРГАЙКОЙ)
Отрегулируйте переднюю часть.
КРЕПЕЖНАЯ ГАЙКА
}
|
|
|
