    • Проверка выключателя подсветки

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

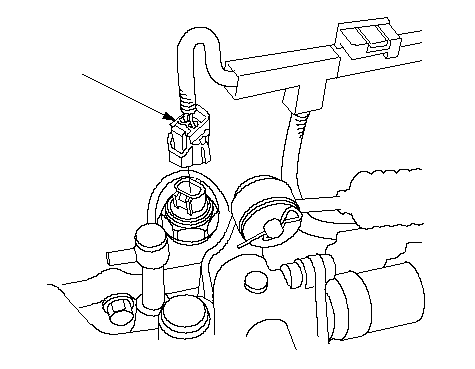

    1. Отсоедините 2P разъем (А) датчика включения фон.

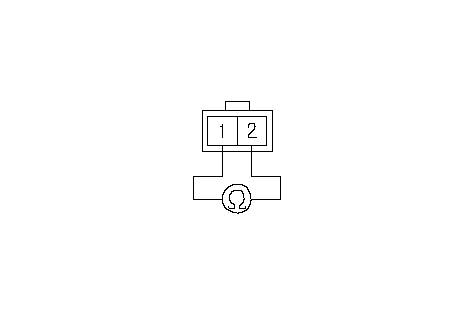

    1. Проверьте неразрывность электрической цепи между клеммами № 1 и 2 датчика включения передачи заднего хода. Электрическая цепь должна быть замкнута, если передача заднего хода включена. Если неразрывность нарушена, перейдите к Этап 3 .

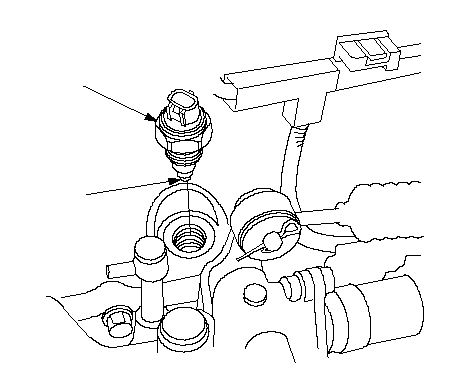

    1. Снимите датчик включения заднего хода (A). Проверьте непрерывность соединения между клеммами № 1 и № 2 разъема 2P датчика включения заднего хода. Соединение должно быть непрерывным при нажатом торце (В) выключателе и должно прерываться при отпущенном выключателе. Если данное условие не выполняется, замените датчик включения передачи заднего хода. Если датчик исправен, проверьте деталь включения передачи заднего хода в трансмиссии.
    1. Установите датчик включения передачи заднего хода на картер трансмиссии, предварительно нанеся на его резьбу жидкий герметик (08C70-K0230M, 08C70-K0334M, или 08C70-X0331S).
    1. Подсоедините электрический разъем 2P датчика включения передачи заднего хода.
